Компания Gnee Steel известна во всем мире своими трубными узлами, используемыми в производстве и экспорте высокоэффективных фитингов из сплава Inconel 718, отвечающих строгим требованиям ответственных применений. Наши фитинги изготавливаются в соответствии со строгими стандартами ASTM B366 и ASME SB366, их конструкция рассчитана на работу при высоких температурах, интенсивных механических нагрузках и в условиях, подверженных коррозии. Мы привержены строгому контролю качества каждого фитинга, от сырья до конечной поставки, включая проверку точности размеров и полную прослеживаемость. Наше предприятие сертифицировано по стандарту ISO 9001:2015. Благодаря надежной глобальной логистической системе мы можем быстро и легко доставлять заказы в более чем 45 стран.
Полное руководство по фитингам из сплава Inconel 718
Полное руководство по фитингам из сплава Inconel 718

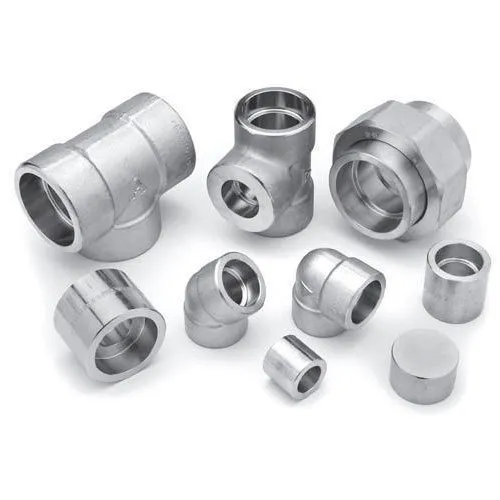

Фитинги из сплава Inconel 718 - это высокоэффективные компоненты из никелевого суперсплава, разработанные для экстремальных условий эксплуатации. Они обладают исключительной прочностью, коррозионной стойкостью и стабильностью, сохраняя устойчивость при температурах до 700°C (1300°F). Широко используются в ответственных, высоконагруженных и высококоррозионных областях применения, особенно в аэрокосмической и нефтегазовой промышленности.
Каковы ограничения сплава Inconel 718?
Из-за относительно низкой теплопроводности никелевых сплавов, таких как инконель 718, тепло имеет тенденцию накапливаться на кончике инструмента во время обработки. Это может привести к чрезмерному износу инструмента, сокращению срока его службы или снижению скорости обработки.
Фитинги из сплава Inconel 718 используются для соединения или перенаправления трубопроводов, подверженных высоким нагрузкам. Эти фитинги соответствуют отраслевым стандартам как по механическим, так и по термическим свойствам. Они изготовлены из никелевого сплава, состоящего в основном из никеля, хрома и железа. Для повышения прочности также добавляются ниобий и молибден. Сплав Inconel 718 уникален своей высокой прочностью, устойчивостью к коррозии, ползучести и износу. Все эти свойства обеспечивают ему исключительную производительность в условиях высоких нагрузок и высоких температур.
Эти фитинги соответствуют стандарту ASTM B366 для фитингов Inconel 718 и широко используются в аэрокосмической, атомной и энергетической отраслях, где механическая целостность и температурная стабильность имеют решающее значение. Хотя фитинги из сплавов Inconel 600 и Inconel 601 превосходят другие материалы по стойкости к окислению и науглероживанию, фитинги из Inconel 718 отличаются высокой термостойкостью и долговечностью. Фитинги из сплава Inconel 625 также известны своей устойчивостью к коррозии.
Спецификация фитингов из сплава UNS N07718
| Параметр | Описание / Типы |
|---|---|
| Спецификация | Фитинги для труб из сплава Inconel 718 Сварные встык (BW), Сварные, Бесшовные (SMLS) |
| Толщина стенки | Sch 5S, 20S, S10, S20, S30, 10S, S80, S100, S120, STD, 40S, S40, S60, XS, 80S, S140, S160, XXS и др. |
| Типоразмеры | ANSI B16.28, MSS-SP-43 Тип A, JIS B2312, ANSI B16.9, MSS-SP-43 Тип B, JIS B2313 |
| Стандарты на фитинги | DIN, EN, ISO, JIS, NPT |
| Типы по ASME B16.9 | Отвод, Тройник, Переход, Заглушка, Приварной патрубок, Гнутый отвод, Адаптер, Y-образный тройник, Крестовина |
| Тип соединения | Резьбовое / Сварное / Фланцевое / Под зажим / Раструбное |
| Класс давления-температуры | Класс 150, Класс 300, Класс 600, Класс 1500, Класс 2500 |
| Группа толщин (Schedule) | Schedule 5 до Sch XXS |
| Размер | От ft2ft2 до NPS 48" (Номинальный диаметр трубы в дюймах) |
Химический состав фитингов для труб из сплава Inconel 718 по стандарту ASTM B366
| Элемент | Содержание, % (макс., если не указано иное) |
|---|---|
| C (Углерод) | 0.08 |
| Mn (Марганец) | 0.35 |
| P (Фосфор) | 0.015 |
| S (Сера) | 0.015 |
| Si (Кремний) | 0.35 |
| Cr (Хром) | 17.0 - 21.0 |
| Ni (Никель) | 50.0 - 55.0 |
| Mo (Молибден) | 2.8 - 3.3 |
| Cb (Nb) (Ниобий) | 4.75 - 5.50 |
| Ta (Тантал) | 0.05 |
| Ti (Титан) | 0.65 - 1.15 |
| Al (Алюминий) | 0.20 - 0.80 |
| Co (Кобальт) | 1.00 |
| B (Бор) | 0.006 |
| Cu (Медь) | 0.30 |
Механические свойства сварных фитингов встык из сплава 718 Inconel по стандарту ASME SB366
| Характеристика | Значение |
|---|---|
| Предел прочности при растяжении, psi | 135,000 |
| Предел текучести (0.2%), psi | 70,000 |
| Относительное удлинение, % | 45 |
| Твердость по Роквеллу (шкала B) | 100 |
Ассортимент и типы фитингов из сплава Inconel 718
Компания Gnee Steel предлагает широкий ассортимент прочных и долговечных фитингов из сплава Inconel, разработанных для удовлетворения потребностей различных отраслей промышленности, работающих в суровых условиях. Каждый фитинг отличается прочностью и сохраняет механическую целостность даже в жестких условиях. Все фитинги тщательно спроектированы для обеспечения бесперебойного соединения в системах высокого давления и высокой температуры. Наш ассортимент продукции включает как стандартные, так и нестандартные размеры и соответствует стандартам ASTM B366.
Фитинги из сплава Inconel 718
Отводы (90°, 45°, с большим радиусом, с малым радиусом)
Эти отводы используются для изменения направления потока жидкости, предлагая различные конфигурации радиуса и угла, обеспечивая гибкие варианты компоновки при сохранении прочности и коррозионной стойкости.
Тройники (равноправные тройники, переходные тройники)
Наши тройники идеально подходят для разветвления или соединения в трубопроводных системах, надежно работают при термических нагрузках и доступны как в равноправном, так и в переходном исполнении для различных конструкций трубопроводов.
Переходники (концентрические, эксцентрические)
Эти фитинги облегчают переход между трубами разного диаметра без прерывания потока жидкости. Концентрические переходники поддерживают выравнивание труб, а эксцентрические помогают предотвратить скопление воздуха в горизонтальных трубопроводах.
Трубные фитинги (полные фитинги, полуфитинги)
Наши полные и полуфитинги используются для надежного соединения двух участков труб, обеспечивая превосходную герметизацию, свариваемость и устойчивость к давлению в сложных условиях эксплуатации.
Короткие секции (короткие/длинные)
Короткие секции в основном используются для соединения нахлесточных фланцев и доступны как в коротких, так и в длинных размерах для систем, требующих частой разборки и технического обслуживания.
Соединительные фитинги, крестообразные фитинги, короткие секции
Эти небольшие компоненты играют решающую роль в высокоточной сборке, позволяя изменять направление, разветвлять и создавать прочные удлинители труб, сохраняя при этом герметичность.
В соответствии со стандартом ASME B16.9, размеры отводов из сплава 718 указаны в таблице
| NPS (Номинальный размер трубы) | Наружный диаметр (O.D.) | Отвод 90° Длинный радиус | Отвод 45° Длинный радиус | Возвратный отвод 180° Длинный радиус | |
|---|---|---|---|---|---|
| (Дюйм) | (мм) | (Дюйм) | A (Дюймы) | A (Дюймы) | A (Дюймы) |
| 1/2 | 21.3 | 0.840 | 1 1/2 | 5/8 | 2 |
| 3/4 | 26.7 | 1.050 | 1 1/8 | 7/16 | 2 1/4 |
| 1 | 33.4 | 1.315 | 1 1/2 | 7/8 | 2 3/16 |
| 1 1/4 | 42.2 | 1.660 | 1 7/8 | 1 1/4 | 3 3/4 |
| 1 1/2 | 48.3 | 1.900 | 2 1/4 | 1 3/8 | 4 3/16 |
| 2 | 60.3 | 2.375 | 3 | 2 | 6 |
| 2 1/2 | 73.0 | 2.875 | 3 3/4 | 2 1/2 | 5 3/16 |
| 3 | 88.9 | 3.500 | 4 1/2 | 3 | 9 |
| 3 1/2 | 101.6 | 4.000 | 5 1/4 | 3 1/2 | 7 1/4 |
| 4 | 114.3 | 4.500 | 6 | 4 | 12 |
| 5 | 141.3 | 5.563 | 7 1/2 | 5 | 15 |
| 6 | 168.3 | 6.625 | 8 1/4 | 6 | 18 |
| 8 | 219.1 | 8.625 | 12 1/2 | 8 | 24 |
| 10 | 273.1 | 10.750 | 15 1/2 | 10 | 30 |
| 12 | 323.9 | 12.750 | 18 1/2 | 12 | 36 |
| NPS (Ном. размер трубы) | Наружный диаметр (O.D.) | Заглушка | Прямой тройник | Приварные патрубки | ||||
|---|---|---|---|---|---|---|---|---|
| (дюйм) | (мм) | (дюймы) | Длина (дюймы) | От центра до торца (дюймы) | От центра до торца (дюймы) | Диаметр бурта (дюймы) | Длина длинного (дюймы) | Длина короткого (дюймы) |
| 1/2 | 21.3 | 0.840 | 1 | 1 | – | 1 3/8 | 3 | 2 |
| 3/4 | 26.7 | 1.050 | 1 | 1 1/8 | – | 1 1/16 | 3 | 2 |
| 1 1/4 | 42.2 | 1.660 | 1 1/2 | 1 1/2 | 1 1/2 | 2 | 4 | 2 |
| 1 1/2 | 48.3 | 1.900 | 1 1/2 | 2 1/4 | 2 1/4 | 2 7/8 | 4 | 2 |
| 2 | 60.3 | 2.375 | 1 1/2 | 2 1/2 | 2 1/2 | 3 5/8 | 6 | 2 1/2 |
| 2 1/2 | 73.0 | 2.875 | 1 1/2 | 3 | 3 | 4 1/8 | 6 | 2 1/2 |
| 3 | 88.9 | 3.500 | 2 | 3 3/8 | 3 3/8 | 5 | 6 | 2 1/2 |
| 3 1/2 | 101.6 | 4.000 | 2 1/2 | 3 3/4 | 3 3/4 | 5 1/2 | 6 | 3 |
| 4 | 114.3 | 4.500 | 2 1/2 | 4 1/8 | 4 1/8 | 6 3/16 | 6 | 3 |
| 5 | 141.3 | 5.563 | 3 | 4 7/8 | 4 7/8 | 7 5/16 | 8 | 3 |
| 6 | 168.3 | 6.625 | 3 1/2 | 5 5/8 | 5 5/8 | 8 1/2 | 8 | 3 1/2 |
| 8 | 219.1 | 8.625 | 4 | 7 | 7 | 10 5/8 | 8 | 4 |
| 10 | 273.1 | 10.750 | 5 | 8 1/2 | 8 1/2 | 12 3/4 | 10 | 5 |
| 12 | 323.9 | 12.750 | 6 | 10 | 10 | 15 | 10 | 6 |
Комплексные поставки всех типов фитингов для труб из сплава Inconel 718
Отвод из сплава Инконель 718
Переходной тройник UNS NO7718
Переходник DIN 2.4668
Торцевая заглушка из сплава 718
ASME SB 637 N07718 Заглушка
Трубный ниппель ASTM B637 из сплава инконель 718
Свеча зажигания из никелевого сплава 718
Соединение Inconel N07718
Изготовление фитингов на заказ
Компания Gnee Steel также предлагает полностью изготовленные на заказ фитинги из сплава Inconel 718 для удовлетворения потребностей вашего проекта. Будь то нестандартная геометрия, жесткие допуски или специальные концевые соединения, мы предоставляем соответствующие инженерные решения с полной документацией и отслеживаемостью материалов.
Технические характеристики
Все фитинги Gnee Steel ASTM B366 из сплава Inconel 718 легко устанавливаются в трубопроводных системах по всему миру, поскольку соответствуют широкому диапазону давлений и размеров. Процесс их производства соответствует стандартам ASME SB366. Таким образом, они отвечают самым высоким стандартам производительности, точности и долговечности в отрасли.
Размеры наших фитингов из сплава Inconel 718 (UNS N07718 / Werkstopp Nr. 2.4656) основаны на стандартах ASME B16.9 (фитинги для стыковой сварки), ASME B16.9 (литые фитинги) и MSS SP-79/83/95/97 (соединения под сварку встык/резьбовые соединения). Эта серия включает в себя широкий ассортимент фитингов класса ANSI 150–2500 с шириной от половины дюйма до 48 дюймов. Они используются во многих различных областях, таких как аэрокосмическая промышленность, энергетика, нефтегазовая отрасль и судостроение, в условиях, подверженных огромным механическим нагрузкам, перепадам температуры и воздействию химических веществ.
