В экстремальных условиях глубоководной добычи нефти и газа одной лишь термостойкости недостаточно. Для менеджеров по закупкам и инженеров по заканчиванию скважин наиболее сложными проблемами являются сульфидное растрескивание под напряжением (SSC) и водородное охрупчивание.
Когда критически важные компоненты, такие как штоки клапанов, крепежные элементы или подводные подвески, подвергаются воздействию высокого давления и высокой температуры (HP/HT), содержащих сероводород (H2S), обычные материалы часто становятся хрупкими и могут даже раскалываться, как стекло. Для решения проблем, связанных с такими условиями эксплуатации в кислой среде, требуется не только высокое содержание никеля; необходим точный контроль металлургических процессов.
Компания Gnee Alloy предлагает сплав Inconel 625, соответствующий стандартам NACE MR0175 / ISO 15156; этот продукт проходит специальную обработку для обеспечения исключительной промышленной долговечности в экстремальных условиях глубоководной добычи.
Нажмите, чтобы получить ценовое предложение на продукцию из сплава Inconel 625.
Сплав Inconel 625 (UNS N06625) для устьевых устройств нефтегазовых скважин | Стандарт NACE MR0175
Сплав Inconel 625 (UNS N06625) для устьевых устройств нефтегазовых скважин | Стандарт NACE MR0175
Инконель 625 (UNS N06625) - это высококачественный никель-хромовый суперсплав, идеально подходящий для оборудования устьевого оборудования в нефтегазовой отрасли, работающего в условиях высоких напряжений и коррозионных сред. Для соответствия требованиям NACE MR0175 / ISO 15156 к работе в средах с агрессивными средами сплав должен находиться в отожженном состоянии и пройти строгую обработку для ограничения максимальной твердости до 35 HRC.
Каковы технические характеристики материала UNS N06625?
UNS N06625 (широко известный как Инконель 625) - это никель-хром-молибденовый суперсплав. Этот сплав высоко ценится за исключительную механическую прочность и выдающуюся устойчивость к коррозии, точечной коррозии и коррозионному растрескиванию под напряжением в широком диапазоне температур - от криогенных до 982°C (1800°F).
1. Химический состав сплава Inconel 625 для устьевого нефтегазового оборудования
| Элемент | Содержание (%) | Основная функция |
|---|---|---|
| Никель (Ni) | Основа (≥ 58%) | Матричный элемент; обеспечивает высокотемпературную стабильность и коррозионную стойкость. Высокое содержание Ni является фундаментальной причиной выдающейся стойкости в восстанавливающих кислотах. |
| Хром (Cr) | 20.0 – 23.0 | Ключевой элемент для формирования плотной оксидной плёнки Cr₂O₃; обеспечивает стойкость в высокотемпературных окислительных средах и кислородсодержащих кислых средах. Cr ≥ 20% обеспечивает стойкость к окислению до 1093°C. |
| Молибден (Mo) | 8.0 – 10.0 | Первый ключевой элемент, отличающий Inconel 625 от обычных никелевых сплавов. Высокое содержание Mo обеспечивает стойкость в восстанавливающих кислотах (HCl, H₂SO₄, HF), которую не могут обеспечить стандартные нержавеющие стали, а также значительно повышает стойкость к питтинговой и щелевой коррозии. |
| Ниобий (Nb) + Тантал (Ta) | 3.15 – 4.15 | Второй ключевой элемент. Ниобий выполняет три основные функции: (1) твердорастворное упрочнение, синергия с Mo для повышения высокотемпературной прочности; (2) стабилизация углерода путём образования NbC, предотвращение выделения карбидов хрома по границам зёрен и устранение сенсибилизации и межкристаллитной коррозии; (3) повышение стойкости к коррозионному растрескиванию под напряжением во фторсодержащих средах. |
| Железо (Fe) | ≤ 5.0 | Вспомогательный элемент; стабилизирует аустенитную матрицу. |
| Углерод (C) | ≤ 0.10 | Очень низкое содержание углерода гарантирует отсутствие межкристаллитной коррозии из-за выделения карбидов хрома после сварки. |
| Титан (Ti) | ≤ 0.40 | Вспомогательный элемент; стабилизирует углерод и азот, дополнительно предотвращая сенсибилизацию. |
| Алюминий (Al) | ≤ 0.40 | Вспомогательный элемент; стабилизирует алюминий и азот. |
| Марганец (Mn) | ≤ 0.50 | Вспомогательный элемент; стабилизирует марганец и азот. |
| Кремний (Si) | ≤ 0.50 | Вспомогательный элемент; стабилизирует кремний и азот. |
| Фосфор (P) | ≤ 0.015 | Строгий контроль для предотвращения вредной сегрегации. |
Эквивалент стойкости к питтингу (PREN)
| Формула | PREN |
|---|---|
| PREN | = %Cr + 3.3 × (%Mo + 0.5 × %W) + 16 × %N |
| Значение PREN для Inconel 625 | Приблизительно 40–45 (в зависимости от содержания N) |
| Сравнение | Значительно превышает 316L (~24) и 2205 (~35), что означает высочайший уровень стойкости к питтингу и щелевой коррозии в хлоридсодержащих средах. |
Нажмите, чтобы загрузить PDF-файл с информацией о сплаве Inconel 625 прямо сейчас.
2. Свойства сплава Inconel 625 для устьевого оборудования – состояние растворного отжига (типичные значения)
| Свойство | Значение |
|---|---|
| Предел прочности на растяжение | 760 – 965 МПа |
| Предел текучести | 345 – 517 МПа |
| Относительное удлинение | ≥ 30% |
| Твёрдость по Бринеллю | ≤ 220 HBW |
3. Высокотемпературная прочность сплава Inconel 625 для устьевого оборудования
| Температура | Предел прочности на растяжение | Относительное удлинение |
|---|---|---|
| 800°C | ≥ 600 МПа | ≥ 20% |
| 900°C | ≥ 450 МПа | - |
В подавляющем большинстве рабочих температур химической, нефтехимической и нефтегазовой отраслей Inconel 625 значительно превосходит по прочности любую нержавеющую сталь.
4. Ударная вязкость сплава Inconel 625
| Состояние | Характеристика |
|---|---|
| -196°C (температура жидкого азота) | Сохраняет отличную ударную вязкость |
| Диапазон температур | От криогенных до почти 1000°C – без хрупкого разрушения |
5. Плотность сплава Inconel 625
| Свойство | Значение |
|---|---|
| Плотность | 8.44 г/см³ |
| Сравнение | Примерно на 8% тяжелее стали (7.85 г/см³) |
| Компромисс | Тяжелее на единицу объёма, но обеспечивает в разы больший коррозионно-стойкий срок службы по сравнению с нержавеющей сталью. |
5. Почему сплав Inconel 625 - это «идеальное решение» для химической промышленности и устьевого оборудования нефтегазовых скважин
1. Основные проблемы в химической и нефтегазовой отраслях
Химическая промышленность сталкивается с чрезвычайно сложными коррозионными средами, включающими сильные кислоты (соляную, серную, азотную и фтороводородную кислоты), сильные щелочи, высокотемпературные и высоконапорные среды, содержащие хлориды, сероводородные газы (H₂S/CO₂) и органические растворители. Нефтегазовые скважины сталкиваются с дополнительными проблемами, включая экстремальные температуры и давления глубоких скважин (температуры, превышающие 200°C, и давление более 70 МПа), «кислотную коррозию» и «кислотную коррозию», вызванные высокими концентрациями CO₂ и H₂S, а также коррозионное растрескивание под напряжением, вызванное ионами хлорида в добываемых жидкостях. Стандартные нержавеющие стали (например, 304 или 316L) обычно выходят из строя в течение нескольких месяцев в таких условиях, в то время как дуплексные нержавеющие стали (например, 2205 или 2507) испытывают трудности в средах, включающих сильно восстанавливающие кислоты и воздействие хлоридов при высоких температурах.
2. Устойчивость сплава Inconel 625
Устойчивость к общей коррозии – практически «всеобъемлющая» по отношению к кислотам: скорость коррозии составляет ≤0,75 мм/год в 65%-ном кипящем азотном растворе; он демонстрирует превосходную коррозионную стойкость в фосфорной кислоте при концентрациях до 50%; он демонстрирует устойчивость к соляной кислоте при различных концентрациях при комнатной температуре (с особенно выдающимися показателями при 40°C); в средах фтористоводородной кислоты общая скорость коррозии составляет всего 0,075 мм/год, что делает Inconel 625 стандартным выбором для футеровки и трубопроводов испарителей фтористоводородной кислоты; годовая скорость коррозии составляет всего 0,0125 мм в 50%-ном растворе NaOH; а скорость коррозии в серной кислоте составляет приблизительно 1,225 мм/год. Проще говоря: за исключением горячей концентрированной соляной кислоты (>10% при высоких температурах) и расплавленных щелочей, Inconel 625 выдерживает практически все распространенные химические среды. Устойчивость к точечной и щелевой коррозии - отличительная черта PREN 40+: его критическая температура точечной коррозии (CPT) в 3,5% растворе NaCl значительно превышает 100°C, а критическая температура щелевой коррозии (CCT) также исключительно высока. В высокотемпературных концентрированных средах, содержащих хлориды, его устойчивость к щелевой коррозии значительно превосходит устойчивость Inconel 718 и всех нержавеющих сталей. Inconel 625 - наиболее надежный выбор для областей, подверженных щелевой коррозии, таких как фланцевые соединения и резьба корпусов клапанов в нефтегазовых скважинах.
Сертификация NACE MR-01-75 класса VII по устойчивости к коррозионному растрескиванию под напряжением (КРН): это ключевой «сертификат» для сплава Inconel 625 в нефтегазовой отрасли. Стандарт NACE MR-01-75 классифицирует устойчивость материала к КРН в средах с высоким содержанием сероводорода от класса I до VII, где класс VII является наивысшим. Inconel 625 - один из немногих сплавов, получивших сертификат класса VII, что означает полную невосприимчивость к КРН в месторождениях с высоким содержанием сероводорода, CO₂ и Cl⁻. В отличие от него, сплав 316L может растрескиваться в течение нескольких часов в таких средах, а сплав 2205 выдерживает только низкие концентрации H₂S. Стандарт API 6A-2018 прямо предписывает использование материалов класса HH (наивысший класс коррозионной стойкости) для оборудования устья скважин в месторождениях с высоким содержанием сероводорода и высокими концентрациями CO₂ и H₂S; Предпочтительными вариантами являются сплавы Inconel 625 и Inconel 718.
Устойчивость к межкристаллитной коррозии - стабилизирующая роль ниобия: поскольку ниобий (Nb) преимущественно связывается с углеродом (C), образуя NbC, он предотвращает истощение хрома, вызванное осаждением Cr₂₃C₆ на границах зерен. Следовательно, Inconel 625 не требует последующей стабилизирующей обработки после сварки и устойчив к межкристаллитной коррозии, вызванной сенсибилизацией. Это имеет решающее значение для химических реакторов и оборудования нефтегазовых скважин, имеющего обширные сварные конструкции. Высокотемпературная стойкость к окислению и ползучести - «долгосрочный ресурс» для температур до 980°C: синергетический эффект Cr и Mo позволяет формировать плотную оксидную пленку при высоких температурах, обеспечивая длительную эксплуатацию при температурах до 1093°C. Хотя длительное воздействие температур 650–700 °C приводит к упрочнению при старении и незначительному снижению пластичности, рабочие характеристики практически не ухудшаются при температурах ниже 550 °C. Его сопротивление ползучести значительно превосходит сопротивление аустенитных нержавеющих сталей, что делает его пригодным для высокотемпературных компонентов, работающих под давлением.
Немагнитные свойства: Он остается немагнитным от комнатной температуры до высоких температур (магнитная проницаемость μ ≈ 1,0006), что является существенным преимуществом для скважинных приборов и оборудования для химического анализа со строгими требованиями к магнитным свойствам.
6. Практическое применение сплава инконель 625
В химической промышленности: футеровка и трубопроводы для колонн дистилляции фтористоводородной кислоты; реакторы и теплообменники для установок производства фосфорной и серной кислот; технологическое оборудование для азотной кислоты и смешанных кислот (HNO₃+HF, HNO₃+H₂SO₄); высокотемпературные дымоходы в установках сжигания жидких отходов; трубопроводы и клапаны для хлорированных органических растворителей (например, дихлорметана, трихлорэтилена); резервуары для ферментации антибиотиков и т. д.
В нефтегазовой отрасли: корпуса и штоки клапанов для фонтанной арматуры; фланцы и подвески устьевого оборудования; погружные предохранительные клапаны; обсадные трубы и трубопроводы для скважин с сероводородом, содержащим H₂S/CO₂; подводные трубопроводные соединители и фитинги; оборудование для обработки сероводорода на плавучих установках для добычи, хранения и отгрузки нефти (FPSO). Высокотемпературные и высоконапорные компоненты в установках обработки сероводорода (например, башни регенерации аминов и установки извлечения серы) и т. д.
В других отраслях: камеры сгорания и выхлопные трубы авиационных двигателей; теплообменники для мусоросжигательных заводов; парогенераторы атомных электростанций и направляющие трубки регулирующих стержней; оборудование для опреснения морской воды; компоненты подводных лодок и т. д.
7. Технология производства компонентов устьевого оборудования из сплава Gnee Alloy 625
Как глобальный экспортер, компания Gnee Alloy успешно преодолевает технические трудности благодаря высокоточному производству и строгой проверке:
Соответствие стандарту NACE: Каждый стержень проходит термическую обработку в вакуумной печи для обеспечения локальной твердости ниже порогового значения 35 HRC, что соответствует требованиям безопасности для эксплуатации в средах с сероводородом (H2S).
Высокоточное производство: Мы поставляем прецизионно шлифованные стержни с допусками от h8 до h11, обеспечивая «идеальную посадку» для бесшовной интеграции с клапанными узлами и приводами.
Бездефектная микроструктура: Мы используем процесс VIM+VAR (вакуумная индукционная плавка + вакуумная дуговая переплавка) для устранения макросегрегации (в частности, дефектов типа «пятнышки»), которые в противном случае могли бы привести к локализованным очагам коррозии.
Почему стоит выбрать сотрудничество с Gnee Alloy?
Прямые заводские цены: Исключение наценок посредников и гарантированные оптовые цены для ваших крупномасштабных инфраструктурных проектов.

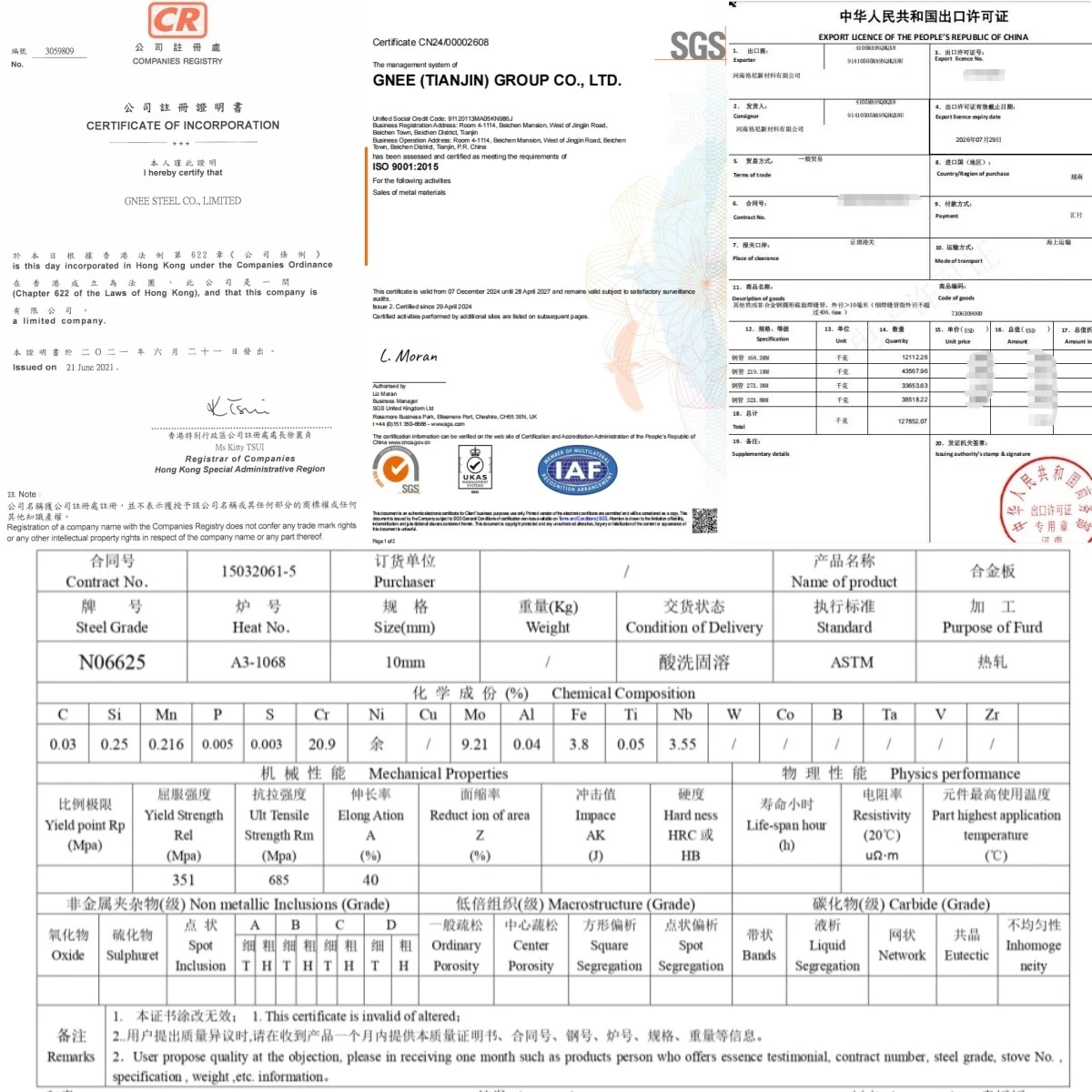

Прослеживаемость MTC 3.1 и 3.2: Полный анализ термической обработки и проверка механических свойств документируются для каждой партии.
Короткие сроки поставки: Мы поддерживаем огромный оптовый склад прутков диаметром от 1 до 12 дюймов, готовых к немедленной отгрузке по всему миру.
Изготовление на заказ: Точная резка, бесцентровое шлифование и специализированная обработка концов в соответствии с вашими чертежами.
Gnee Alloy Упаковка продукции
Все изделия из нержавеющей стали:
✅️Упакованы в деревянные поддоны или ящики
✅️Покрыты влагонепроницаемой пленкой
✅️Маркированы номером партии, стандартом и размером
✅️Доставляются по всему миру морским, воздушным или экспресс-транспортом
Gnee Alloy Упаковка из сплава 625
Gnee Alloy Испытание производственного оборудования и продукции
FAQ
В1: Соответствует ли ваш сплав Inconel 625 полностью стандартам API 6A и NACE MR0175?
О: Да. Наш материал специально разработан для соответствия требованиям API 6A (класс материала FF/HH) и NACE MR0175 / ISO 15156, обеспечивая полное соответствие требованиям для оборудования устьевого оборудования, работающего с сероводородом.
В2: В чем преимущество допуска h8-h11 для моего цеха ЧПУ?
О: Благодаря использованию прецизионно шлифованных полированных прутков мы исключаем «изгиб прутка» в автоматизированных подающих устройствах и швейцарских токарных станках, снижая износ инструмента и обеспечивая гладкую поверхность для подводных соединителей.
В3: Может ли GH3625 заменить Inconel 718 в устьевых установках?
О: Это зависит от нагрузки. Inconel 625 (GH3625) является лидером по общей коррозии, в то время как Inconel 718 обладает более высокой прочностью на растяжение. Если ваша деталь подвергается высокому механическому крутящему моменту, лучше использовать сталь марки 718 (при обработке по стандарту NACE); для работы в застоявшемся рассоле или агрессивных кислотах наиболее экономически выгодным решением будет сталь марки 625.
В4: Предлагаете ли вы независимую инспекцию (SGS/TUV) для международных энергетических проектов?
О: Безусловно. Мы приветствуем независимую инспекцию для проверки химического состава и механических свойств перед отправкой, гарантируя, что ваш проект пройдет все технические проверки.
