LG700T-GJ Высокопрочная листовая сталь

LG700T-GJ - высокопрочная отпущенная сталь класса 700 МПа, разработанная компанией Liangang (поставщик: GNEE PIPE) специально для подъёмных рабочих платформ. Это ключевой отечественный материал для снижения массы конструкций подъёмной техники.

В рамках линейки высокопрочных сталей для строительной техники, LG700T-GJ производится методом контролируемой прокатки и охлаждения с последующим отпуском, с добавлением микролегирующих элементов в химический состав. Такой подход позволяет достичь баланса между высокой прочностью, способностью к холодной гибке, свариваемостью и ударной вязкостью при низких температурах.

LG700T-GJ Высокопрочная листовая сталь

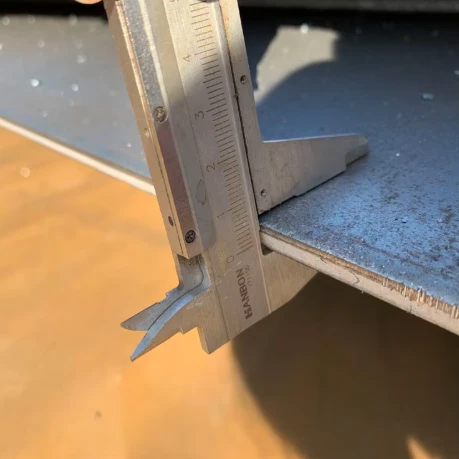

Доступные спецификации: Толщина: 3–12 мм

Состояние поставки: Горячекатаное состояние поставки.

Эксплуатационные особенности: сталь LG700T-GJ обладает хорошей ударной вязкостью при низких температурах, отличной способностью к гибке и свариваемостью. Весь производственный процесс - от горячей прокатки и поперечной резки до термообработки - контролируется для обеспечения стабильных свойств материала.

Процесс горячей прокатки

В качестве базового звена всего производственного цикла, данный процесс основан на термомеханической обработке (TMCP). За счёт точного регулирования температур начала и конца прокатки в сочетании с сегментным высоконапорным ламинарным охлаждением обеспечивается измельчение внутреннего зерна стального листа до микронного уровня. Это гарантирует формирование высокопрочной матричной структуры класса 700 МПа от источника, исключает неравномерное распределение внутренних напряжений и закладывает основу для однородных свойств на последующих технологических переходах.

Процесс поперечной резки

Горячекатаный рулон поступает на высокоточную линию поперечной резки. Применяется замкнутая система контура управления с оперативным контролем геометрии по всему технологическому циклу. За счёт многовалковой правки и динамической регулировки зазора реза обеспечивается строгий контроль плоскостности готового стального листа на уровне ≤3 мм/2 м, что соответствует передовым отраслевым показателям. Раскроенный лист практически не имеет волнистости и бокового изгиба, что существенно снижает объём вторичной правки у конечного потребителя.

Процесс термообработки

Раскроенные стальные листы поступают в роликовую печь термообработки, где применяется специализированный процесс низкотемпературного отпуска. Данная операция дополнительно гомогенизирует остаточные напряжения внутри листа и одновременно стабилизирует механические свойства. Отклонение предела текучести в различных точках по всей поверхности листа контролируется в пределах ±30 МПа, а ударная вязкость при температуре −40 °C стабильно удерживается на уровне ≥50 Дж, что полностью соответствует экстремальным условиям эксплуатации подъёмных рабочих платформ.

Система контроля полного цикла

На всём протяжении производственного цикла - от горячей прокатки и поперечной резки до термообработки - установлены сотни точек оперативного сбора данных. Ключевые параметры, такие как температура прокатки, скорость охлаждения, давление правки и время выдержки при термообработке, контролируются с полной прослеживаемостью, что полностью исключает расслоение свойств и разброс геометрии стальных листов в одной партии и обеспечивает высокую однородность свойств всей выпускаемой партии.

1. Превосходный контроль плоскостности

Отклонение по плоскостности после резки составляет ≤3 мм на длине 2 м, что значительно лучше типовых отраслевых показателей и снижает потребность в последующей правке. Лист практически не имеет волнистости и бокового изгиба после резки, что повышает эффективность последующей обработки более чем на 20%.

2. Превосходная способность к гибке и свариваемость

Упругое пружинение контролируется в пределах 1°, что обеспечивает точную гибку и формовку. Низкий углеродный эквивалент снижает склонность к образованию сварочных трещин и делает материал пригодным для автоматизированных сварочных линий.

3. Высокая прочность и облегчённая конструкция для повышения эксплуатационных характеристик оборудования

При пределе текучести класса 700 МПа, сталь LG700T-GJ позволяет снизить массу стрелы на 10–15% при сохранении конструктивной прочности. Хорошая ударная вязкость при низких температурах - энергия удара ≥50 Дж при −40 °C - обеспечивает возможность применения в ответственных условиях эксплуатации.

✅ Основная область: подъёмные рабочие платформы

• Главные стрелы и секции телескопических стрел прямых / шарнирно-сочленённых подъёмных рабочих платформ
• Конструктивные элементы головной и хвостовой частей стрелы, поворотные платформы, рамы шасси
• Высоконагруженные несущие конструкции ножничных, паукообразных и автомобильных подъёмных платформ

✅ Расширенная область: прочая строительная техника

• Гуськи стрел кранов, телескопические стрелы автомобильных кранов
• Облегчённые конструктивные элементы погрузчиков и экскаваторов
• Высокопрочные компоненты горнодобывающего оборудования, гидравлических крепей и карьерных самосвалов с электроприводом
• Несущие конструкции, требующие одновременно высокой прочности и ударной вязкости при низких температурах - специальные контейнеры, платформы для обслуживания ветроэнергетики

✅ Выбор толщины

Серия T-GJ поставляется в основном диапазоне толщин 3–12 мм.

Для применений, требующих более толстых листов, рекомендуется выбирать закалённо-отпущенную серию LG700QT / LG700QT-GLC.

✅ Отличие от марки LG700L

LG700L - специализированная автомобильная балковая сталь для продольных балок рам автомобилей, что полностью отличается от LG700T-GJ. Эти две марки существенно различаются по областям применения, состоянию поставки и требованиям к ударной вязкости при низких температурах, и не являются взаимозаменяемыми.

✅ Выбор между LG700T-GJ и LG700QT-GLC

Для прямых стрел подъёмных платформ класса 80 м, требующих предельной высоты работы и длительного ресурса по усталости, оптимальным выбором является LG700QT-GLC.

Для конструкций стрел стандартной высоты, LG700T-GJ полностью удовлетворяет эксплуатационным требованиям при более благоприятном соотношении цена/качество.

✅ Рекомендации по сварочному процессу

Подбирайте сварочные материалы, соответствующие марке высокопрочной стали, применяйте режимы с пониженным погонным тепловложением, используйте многослойную и многопроходную сварку, чтобы избежать снижения прочности основного металла из-за чрезмерного тепловложения.

📩 Получить бесплатный буклет по механическим свойствам LG700T-GJ

Стандартная морская упаковка, возможна индивидуальная адаптация под требования заказчика.

• В пачках
• Россыпью
• Влагозащитная пластиковая плёнка

горячая этикетка : lg700t-gj высокопрочная листовая сталь, Китай lg700t-gj высокопрочная листовая сталь Производитель, Поставщики, Завод
