На основе никеля Труба Inconel 600 предназначен для эксплуатации при повышенных температурах. Как и большинство никелевых сплавов, труба Inconel 600 по ASME SB 163 обладает жаростойкостью и высокой коррозионной стойкостью. Коррозионная стойкость бесшовные трубы Inconel 600 по Sb163 обусловлена содержанием никеля и хрома. Оба этих элемента являются основными легирующими компонентами сплава ASTM B163 N06600, трубы из сплава 600 . Поэтому труба из сплава 600 по SB 163 UNS N06600 можно использовать в конденсаторах и теплообменниках.
Свяжитесь с нами, чтобы получить актуальное экспортное предложение на сплав Inconel 600
Что такое бесшовная труба Inconel 600 по ASTM B163 для конденсаторов и теплообменников?
Труба конденсатора:
Конденсатор - это устройство, в котором газ или пар охлаждается и конденсируется до жидкого состояния. Трубы Inconel для конденсаторов обычно применяются при высоких температурах и в коррозионно-активных средах. Они устойчивы к воздействию кислот, щелочей и других агрессивных веществ, что способствует увеличению срока службы оборудования.
Труба теплообменника:
Труба теплообменника: теплообменник - это устройство, передающее тепло от одной рабочей среды к другой для нагрева или охлаждения. Благодаря теплопроводности и коррозионной стойкости трубы Inconel для теплообменников могут стабильно работать при высоких температурах, повышенном давлении и в агрессивных средах.
Размеры труб Inconel 600

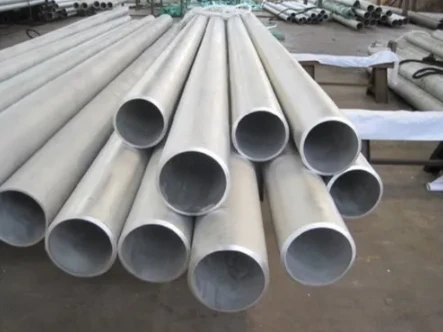

Бесшовные теплообменные трубы Inconel 600
- Диапазон размеров: 1/2" наружный диаметр от 12" OD
- Наружный диаметр (OD): 3.00–219.10 mm
- Толщина стенки: 0.40–12.70 mm
- Длина: мерная длина по одинарной случайной длине, двойная случайная длина и длина по заказу
Сварные теплообменные трубы Inconel 600
- Диапазон размеров: 1/2" наружный диаметр от 12" OD
- Наружный диаметр (OD): 6.35–114.3 mm
- Толщина стенки: 0.8–12.7 mm; соответствует размерам от от 25 SWG до 10 SWG
- Длина: до 26 м
Спецификация труб из сплава 600 по ASTM B163
| Марка | Inconel 600: ASTM B163 UNS N06600 |
| Стандарт ASTM/ASME | ASTM B163 / ASME SB 163: Стандартная спецификация на бесшовные и сварные трубы Inconel 600 для пароперегревателей, конденсаторов, котлов и теплообменников |
| Форма | Круглая, U-образная (распространённые формы теплообменных труб) |
| Тип изготовления | Бесшовные, сварные |
| Диапазон толщины стенки | SCH 5, SCH10, SCH 40, SCH 80, SCH 160 (распространённые серии толщины стенки теплообменных труб) |
| Состояние поставки | Отожжённые и травлёные (AP), светлый отжиг (BA) (варианты состояния поверхности теплообменных труб) |
| Дополнительные услуги | Резка в требуемый размер, ультразвуковой контроль (важен для подтверждения качества теплообменных труб) |
| Тип конца | Гладкий торец, скошенный торец (распространённые варианты исполнения концов теплообменных труб) |
| Дополнительная обработка | Гибка (при необходимости для монтажа теплообменных труб) |
| Технология изготовления | Холодное волочение, горячая прокатка (распространённые технологии изготовления теплообменных труб) |

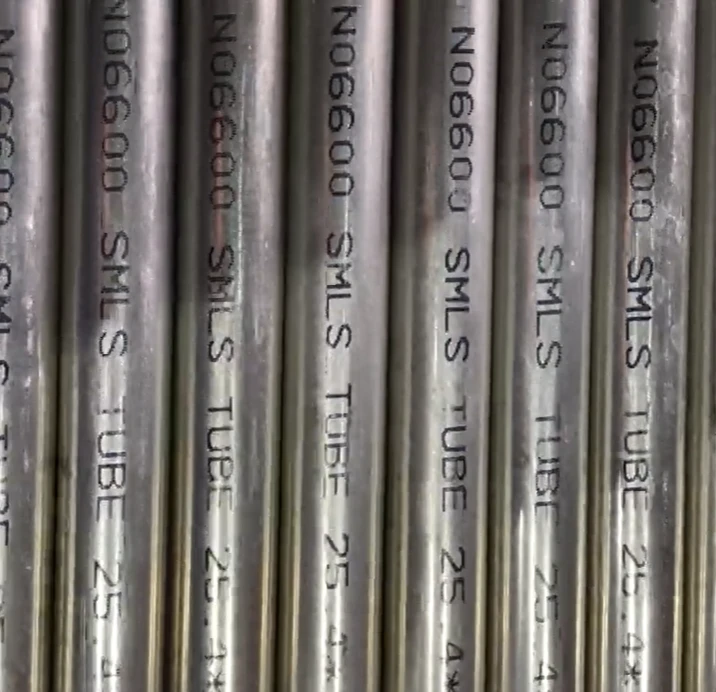

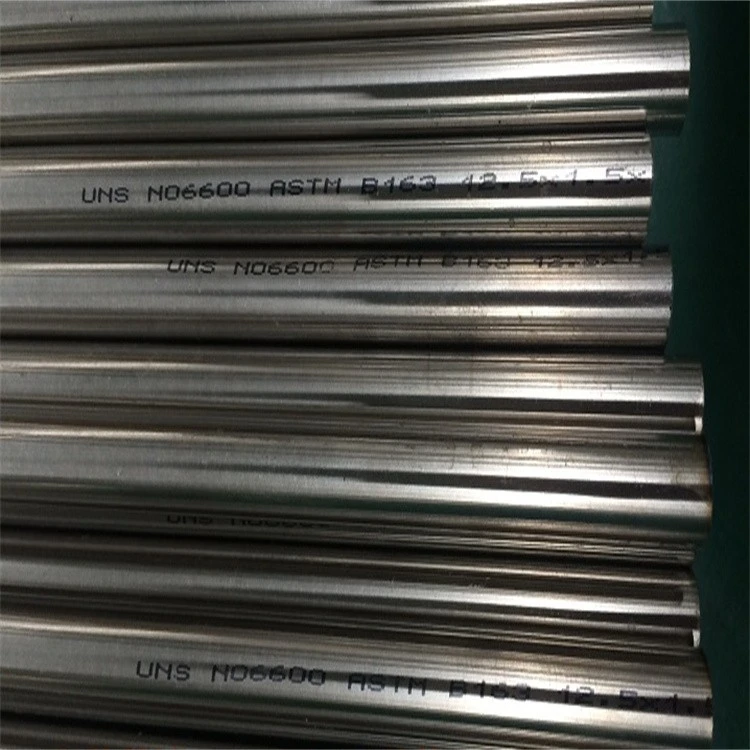

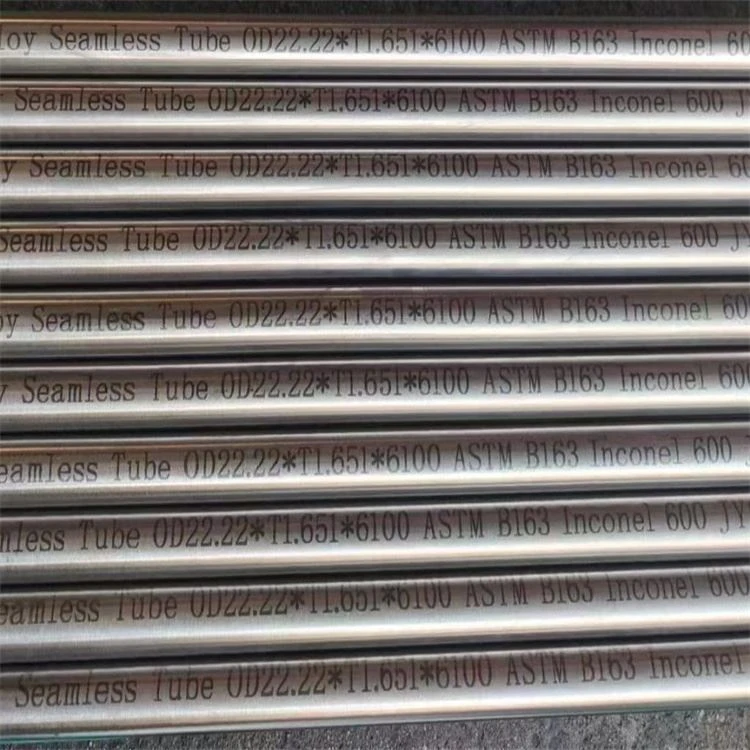

| Маркировка | Стандарт, марка материала, номинальный размер, серия трубы или толщина стенки, способ изготовления (бесшовная/сварная), номер плавки, название производителя/поставщика или логотип заказчика по запросу. Пример маркировки: ASTM B163 UNS N06600 Seamless [Nominal Size] OD x [Wall Thickness] W.T. HEAT No. xxx |
| Сертификат испытаний | Сертификаты контроля материала (MTC) EN 10204/3.1B, EN 10204 3.1 и EN 10204 3.2, отчёт о 100%-ном радиографическом контроле, отчёт о проверке третьей стороной (важные документы для подтверждения качества теплообменных труб) |
| Упаковка труб Inconel UNS N06600 | Стандартная экспортная упаковка, пригодная для морской перевозки, или упаковка по требованиям заказчика |
Аналоги бесшовной трубы Inconel 600 по ASTM B163
| МАРКА | Номер материала / DIN | UNS | JIS | BS | ГОСТ | AFNOR | EN |
| Inconel 600 | 2.4816 | N06600 | NCF 600 | NA 13 | МНЖМц 28-2,5-1,5 | NC15FE11M | NiCr15Fe |
Химический состав труб Inconel 600 UNS N06600
| Сплав | C | Mn | Si | S | Cu | Fe | Ni | Cr |
| Inconel 600 | 0,15 макс. | 1,00 макс. | 0,50 макс. | 0,015 макс. | 0,50 макс. | 6,00–10,00 | 72,00 мин. | 14,00–17,00 |
Механические свойства труб Inconel 600
| Сплав | Плотность | Интервал плавления | Предел прочности при растяжении | Предел текучести (смещение 0,2%) | Относительное удлинение |
| Inconel 600 | 8.47 g/cm3 | 1413 °C (2580 °F) | фунт/дюйм² - 95 000; МПа - 655 | фунт/дюйм² - 45 000; МПа - 310 | 40 % |
Физические свойства бесшовных труб SB 163 UNS N06600
| Плотность / относительная плотность | 8.47 kg/m³ |
| Температура плавления | 1370-1425 ℃ |
Различные типы труб из сплава Inconel 600
Таблица размеров труб Inconel 600
| Наружный диаметр (мм) | Толщина стенки (мм) | Длина (м) |
|---|---|---|
| 3.18 | 0.41 | 6 |
| 3.18 | 0.51 | 6 |
| 3.18 | 0.61 | 6 |
| 4.76 | 0.41 | 6 |
| 4.76 | 0.51 | 6 |
| 4.76 | 0.61 | 6 |
| 6.35 | 0.51 | 6 |
| 6.35 | 0.71 | 6 |
| 6.35 | 0.91 | 6 |
| 9.53 | 0.51 | 6 |
| 9.53 | 0.71 | 6 |
| 9.53 | 1.24 | 6 |
| 12.7 | 0.71 | 6 |
| 12.7 | 0.91 | 6 |
| 12.7 | 1.24 | 6 |
| 15.88 | 0.71 | 6 |
| 15.88 | 1.24 | 6 |
| 15.88 | 1.45 | 6 |
| 19.05 | 1.24 | 6 |
| 19.05 | 1.65 | 6 |
| 19.05 | 2.11 | 6 |
| 25.4 | 1.24 | 6 |
| 25.4 | 1.65 | 6 |
| 25.4 | 2.77 | 6 |
| 31.75 | 1.65 | 6 |
| 31.75 | 2.11 | 6 |
| 31.75 | 3.4 | 6 |
| 38.1 | 1.65 | 6 |
| 38.1 | 2.67 | 6 |
| 38.1 | 3.96 | 6 |
| 50.8 | 2.11 | 6 |
| 50.8 | 3.05 | 6 |
| 50.8 | 5.54 | 6 |
| 76.2 | 2.11 | 6 |
| 76.2 | 3.05 | 6 |
| 76.2 | 6.35 | 6 |
| 101.6 | 3.05 | 6 |
| 101.6 | 5.74 | 6 |
| 101.6 | 8.76 | 6 |
Таблица размеров U-образных труб Inconel 600
| Радиус гиба (мм) | Наружный диаметр (мм) | Толщина стенки (мм) | Длина трубы (м) |
|---|---|---|---|
| 50 | 6.35 | 0.8 | 5 - 26 (пример распространённого диапазона) |
| 50 | 9.53 | 1 | 5 - 26 |
| 75 | 12.7 | 1.2 | 5 - 26 |
| 75 | 19.05 | 1.5 | 5 - 26 |
| 100 | 25.4 | 2 | 5 - 26 |
| 100 | 31.75 | 2.5 | 5 - 26 |
| 150 | 38.1 | 3 | 5 - 26 |
| 150 | 50.8 | 3.5 | 5 - 26 |
| 200 | 63.5 | 4 | 5 - 26 |
| 200 | 76.2 | 5 | 5 - 26 |
Преимущества бесшовных труб Inconel для конденсаторов и теплообменников
1. Работа при высоких температурах: Сплав Inconel сохраняет высокую прочность и стойкость к окислению при повышенных температурах, что делает его пригодным для эксплуатации в высокотемпературных условиях.
2. Коррозионная стойкость: Трубы Inconel устойчивы ко многим кислотам, щелочам и другим агрессивным химическим веществам, поэтому подходят для применения в химической промышленности и морской среде.
3. Механическая прочность: Бесшовная конструкция обеспечивает равномерную прочность и более высокую устойчивость к давлению.
4. Длительный срок службы: Коррозионная стойкость и стабильность при высоких температурах способствуют увеличению срока службы оборудования и сокращению частоты технического обслуживания и замены.
Применение теплообменных труб Inconel 600 по ASTM B163
● Атомная энергетика: В ядерных реакторах теплообменные трубы Inconel 600 используются в качестве теплообменных труб парогенераторов. Благодаря стойкости к высокотемпературной коррозии и окислению они могут работать в сложных условиях высоких температур и радиации, обеспечивая эффективную передачу тепла.

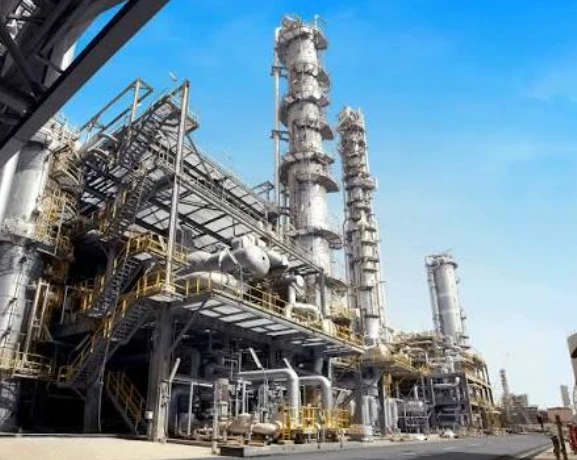

● Нефтехимическая промышленность: В нефтехимическом производстве часто присутствуют агрессивные среды, например хлорид-ионы, азотная кислота и щёлочи. Благодаря коррозионной стойкости теплообменные трубы Inconel 600 применяются, в частности, в установках производства винилхлорида, обеспечивая теплообмен, стабильность и безопасность процесса.

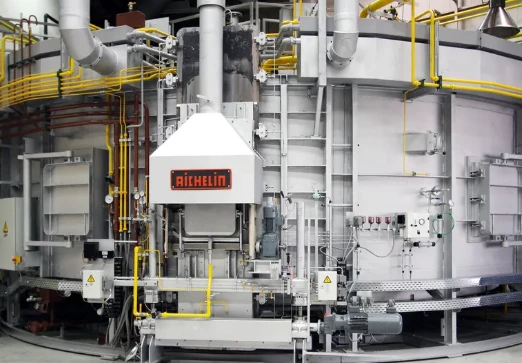

● Печи термической обработки: Для печей термической обработки требуются материалы, выдерживающие высокие температуры и устойчивые к окислению. Теплообменные трубы Inconel 600 применяются, например, в муфелях печей для передачи тепла, поддержания температурного режима и увеличения срока службы оборудования.
● Аэрокосмическая отрасль: Для компонентов авиационных двигателей требуются высокоэффективные материалы. Теплообменные трубы Inconel 600 применяются в некоторых узлах для эффективной передачи тепла при высоких температурах и давлении. Обрабатываемость и свариваемость материала облегчают изготовление и монтаж.
Почему стоит выбрать Gnee в качестве поставщика никелевых сплавов?
✅ С 2008 года мы экспортируем сплавы заказчикам в Азии, Европе и других регионах мира.
✅ Наличие сертификатов ISO и документов сторонних организаций SGS и BV.
✅ Комплекс услуг по контролю: PMI, ультразвуковой контроль (UT), вихретоковый контроль и другие проверки качества.
✅ Ассортимент труб, листов и прутков из Inconel, Hastelloy, Incoloy и Monel.
✅ Обработка по заказу: резка, полировка, обработка на станках с ЧПУ и индивидуальная упаковка.
✅ Отгрузка складских позиций - в течение 7–15 рабочих дней; заказных изделий - 15–25 рабочих дней. Для заказов MRO возможно приоритетное планирование.
📦 Упаковка и доставка
Для международных поставок изделий из никелевых сплавов используется промышленная антикоррозионная упаковка:
- Термообработанные деревянные поддоны или прочные экспортные ящики
- Многослойная влагозащитная и антикоррозионная упаковка
- Маркировочные этикетки с номером плавки, маркой материала, стандартом и размерами
- Варианты международной доставки: морские, авиационные и экспресс-перевозки
Получить актуальное экспортное предложение на Inconel 600
Часто задаваемые вопросы:
Вопрос 1. Можно ли сваривать Inconel 600 присадочным материалом Inconel 625?
Ответ: Да. Присадочный материал Inconel 625 (ERNiCrMo-3) широко применяется для сварки сплава 600 с самим собой или с другими нержавеющими сталями. Он обеспечивает пластичность и стойкость сварного шва к образованию трещин.
Вопрос 2. Подходит ли Inconel 600 для среды с кислым газом (H₂S)?
Ответ: Как правило, нет. Для сред с кислым газом, где существует риск питтинговой коррозии, требуется Inconel 625. В Inconel 600 недостаточно молибдена для сопротивления локальному воздействию сульфидов.
Вопрос 3. Какой сплав обеспечивает больший срок службы в промышленной печи?
Ответ: Inconel 600. Если в печи нет высокой концентрации хлоридов, более высокая стоимость сплава 625 не обязательно обеспечит больший срок службы. Сплав 600 обладает стойкостью к окислению при температурах до 1100 °C.
Вопрос 4. Принимаете ли вы небольшие пробные заказы для проверки материала?
Ответ: Да. Мы поддерживаем пробные закупки для проверки материала и предлагаем гибкий минимальный объём заказа (MOQ) для обеих марок из складского наличия.
Вопрос 5. Какой стандарт ASTM предназначен специально для труб из никелевых сплавов для конденсаторов и теплообменников?
ASTM B163 - это стандарт на бесшовные трубы из никеля и никелевых сплавов для конденсаторов и теплообменников.
Вопрос 6. Можно ли поставлять теплообменные трубы из никелевого сплава с минимальной толщиной стенки?
ASTM B163 предусматривает трубы для конденсаторов и теплообменников со средней и минимальной толщиной стенки; применимость необходимо проверить с учётом выбранного сплава и требований проекта.
