Компания GNEE успешно завершила выполнение заказа на изготовление труб для испарителей из сплава Inconel 625 с U-образным гибом

GNEE успешно выполнила сложный заказ на изготовление труб с индивидуальным изгибом для крупного европейского промышленного клиента: 380 000 испарительных труб из сплава Inconel 625. Данный проект был сложным не только по объёму производства, но и как инженерная задача, требующая точного соблюдения чертежей заказчика и специальных требований к изгибу труб.

Запросить коммерческое предложение

Отдел продаж GNEE получил запрос от европейского промышленного клиента. Клиент - опытный производитель оборудования химической отрасли, у него была четкая задача: найти изготовителя испарительных труб из сплава Inconel 625 (Alloy 625). В запросе прилагался инженерный чертеж с точными и строгими техническими характеристиками：

Детальный анализ инженерного чертежа показал, что этот проект гораздо сложнее стандартного изгиба труб. Техническая команда GNEE определила ряд ключевых сложностей, требующих тщательной проработки.

Задача 1: Конфликт допусков - соотношение наружного диаметра и толщины стенки В чертеже указан наружный диаметр Ø19 ±1 мм и внутренний диаметр Ø15 мм. Несмотря на кажущуюся простоту этих размеров, дополнительные расчеты выявили существенный разброс толщины стенки. При верхнем пределе наружного диаметра 20 мм и неизменном внутреннем диаметре 15 мм толщина стенки составляет 2,5 мм. При нижнем пределе наружного диаметра 18 мм и неизменном внутреннем диаметре 15 мм толщина стенки составляет всего 1,5 мм.

Это означает возможный разброс толщины стенки до 1 мм, что может повлиять на стабильность веса детали относительно заданного значения 52,2 г, а также на механическую целостность и коррозионную стойкость изогнутой трубы. GNEE потребовалось уточнить размерные требования и настроить надлежащий контроль технологического процесса для обеспечения стабильной толщины стенки и соблюдения целевого веса.

Задача 2: Точный изгиб под углом 33°30′ - за пределами стандартных угловых параметров В чертеже задан угол изгиба 33°30′ (33 градуса 30 минут), а не стандартный угол 45° или 90°. Этот нестандартный угол требует точного контроля в процессе производства. Даже отклонение на 0,5° может повлиять на посадку при сборке и вызвать локальные напряжения в зависимости от конструкции детали.

Для соблюдения требований чертежа GNEE проверила точность позиционирования оборудования для изгиба, применила надлежащее ЧПУ-управление и процедуры размерного контроля для стабильного получения заданного угла.

Задача 3: Радиус изгиба R100 - компенсация упругого возврата при изгибе труб Заданный радиус изгиба R100 для трубы с наружным диаметром около 19 мм требует тщательного контроля процесса гибки. Inconel 625 - никелевый сплав, упрочненный твердым раствором; его склонность к наклепу и механические свойства делают формовку сложнее, чем изгиб стандартных нержавеющих сталей.

При отсутствии корректной компенсации упругого возврата конечный угол изгиба может отклониться от заданного 33°30′. Поэтому GNEE подобрала оптимальные технологические параметры путем пробной гибки, измерения размеров и корректировки с учетом реального состояния материала и настроек оснастки.

Задача 4: Шероховатость поверхности Ra 25 - обеспечение стабильного качества на 380 000 изделий В чертеже задана шероховатость поверхности Ra 25. При массовой гибке труб царапины, вмятины и повреждения поверхности от трения могут испортить итоговое состояние поверхности при ненадлежащем контроле оснастки и обращения с заготовками.

При общем объеме заказа 380 000 изделий поддержание стабильного качества на всем цикле производства стало серьезной задачей. Необходимо было учесть состояние оснастки, смазку, приспособления, правила обращения с материалом и процедуры контроля для минимизации дефектов поверхности и соответствия требованиям заказчика.

Задача 5: Два варианта коммерческого предложения - поддержка технических и коммерческих решений Клиент запросил два отдельных коммерческих предложения: одно - на готовые изогнутые трубы, второе - на прямые заготовки труб. Это означало необходимость сравнить стоимость покупки готовых к установке деталей с альтернативным вариантом: закупкой прямых труб и выполнением гибки собственными силами.

GNEE оценила не только стоимость материала, но и дополнительные производственные расходы на гибку, контроль и обеспечение качества. Детальный расчет стоимости заготовок и обработки помог клиенту принять взвешенное решение с учетом собственных производственных возможностей и общих затрат на закупку.

Вместо того чтобы игнорировать пять выявленных сложностей, GNEE разработала системный подход для решения каждой проблемы и создания производственного процесса, адаптированного под требования заказчика.

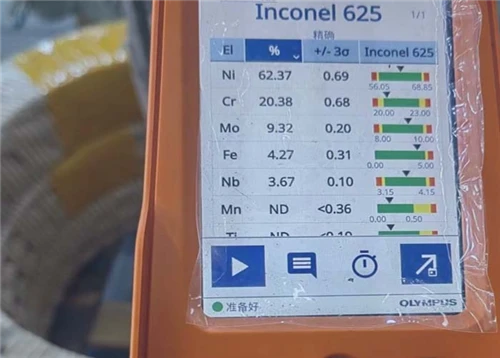

Решение 1: Проверка материала и повторная оценка толщины стенки Для устранения конфликта размерных допусков GNEE сначала провела повторные испытания методом положительной идентификации материала (PMI) на заготовках труб из сплава Inconel 625 для подтверждения соответствия химического состава требованиям стандарта ASTM B444, включая содержание никеля, хрома, молибдена и ниобия.

Затем техническая команда согласовала с заказчиком стратегию размерного контроля: приоритет был отдан наружному диаметру, при этом внутренний диаметр мог изменяться в рамках согласованных допусков. Команда повторно оценила диапазон толщины стенки и рассчитала вес одной детали по средней толщине стенки, чтобы определить возможность достижения целевого веса 52,2 г в пределах согласованных размерных и весовых допусков.

Решение 2: Точность угла изгиба - реализация программы гибки на ЧПУ Для выполнения нестандартного угла изгиба 33°30′ технический отдел GNEE разработал специализированную программу гибки труб на ЧПУ с установкой угла в градусах и минутах. Использовалась сервоприводная машина для гибки труб в сочетании с замкнутым контуром обратной связи от датчика угла для мониторинга и корректировки процесса гибки, если это поддерживается оборудованием.

Данный подход направлен на повышение повторяемости угла и сохранение готовых деталей в пределах заданного допуска 33°30′ согласно утвержденным заказчиком критериям приемки размеров.

Решение 3: Компенсация упругого возврата - разработка индивидуальных технологических параметров для Inconel 625 Чтобы учесть эффект упругого возврата сплава Inconel 625, GNEE выполнила несколько серий пробной гибки и зафиксировала полученные размерные показатели. Эти испытания стали основой для разработки набора параметров компенсации упругого возврата, индивидуальных для данного материала и оснастки для гибки.

Путем корректировки угла перегиба и времени выдержки команда стремилась свести к минимуму угловое отклонение и получить заданный радиус изгиба R100 и угол изгиба 33°30′. Окончательные технологические параметры определялись по результатам проб и размерной верификации.

Решение 4: Шероховатость поверхности и стабильность качества для 380 000 изделий Для соблюдения требования по шероховатости Ra 25 и обеспечения стабильности при производстве партии объемом 380 000 изделий GNEE планировала использовать специализированные штампы и направляющую оснастку для обеспечения повторяемой формовки. Был подобран подходящий смазочный материал для гибки труб, чтобы снизить трение и предотвратить появление царапин и повреждений поверхности.

План контроля качества производства включал проверку первого изделия и выборочный контроль, дополненный размерными проверками в процессе изготовления, где это применимо. Эти меры позволяют своевременно выявлять отклонения процесса и поддерживать стабильное качество продукции на протяжении всего производственного цикла.

Решение 5: Два варианта коммерческого предложения - прозрачный расчет затрат для обоснованного выбора Финансовая и техническая команды GNEE совместно рассчитали стоимость готовых изогнутых труб и прямых заготовок труб по отдельности. Предоставив два четко разграниченных варианта предложения, GNEE дала заказчику возможность сравнить стоимость покупки готовых деталей с затратами на закупку трубных заготовок и самостоятельное выполнение операций гибки.

Такой прозрачный расчет затрат предоставил заказчику более четкую основу для оценки двух вариантов закупки с учетом стоимости материала, требований к обработке и общей экономики закупок.

После нескольких месяцев технической проработки и планирования производства GNEE партиями поставила все 380 000 испарительных труб из сплава Inconel 625 в срок, установленный заказчиком. Каждое изделие прошло размерную проверку и контроль качества поверхности; ключевые параметры, включая наружный диаметр, внутренний диаметр, угол изгиба, радиус изгиба и горизонтальный размер, стабильно соответствовали заданным требованиям.

GNEE также предоставила вместе с грузом сертификаты контроля EN 10204 тип 3.1 и полную прослеживаемость по номеру плавки, что позволяет проверять идентификацию материала и записи о качестве на всем протяжении цепочки поставок.

Что еще более важно, данное сотрудничество позволило заказчику избежать крупных первоначальных инвестиций, необходимых для самостоятельной закупки трубных заготовок и организации собственной производственной линии по гибке труб. Используя масштабные производственные возможности GNEE, заказчик смог оптимизировать как затраты на закупку, так и качество продукции.

Клиент высоко оценил техническую оперативность и возможности поставки GNEE, отметив, что GNEE будет рассматриваться для включения в его долгосрочный список утвержденных поставщиков для проектов химической промышленности в Европе.

Этот заказ стал очередным техническим достижением GNEE в области точной гибки труб из сплава Inconel 625. Он также демонстрирует важный принцип производства высококачественных никелевых сплавов: каждая деталь инженерного чертежа, каждая минута угла и каждый микрон шероховатости поверхности требуют строгого, инженерно обоснованного подхода для соблюдения заданных требований.

Систематически решая каждую сложность, GNEE подтвердила возможность выполнять сложные индивидуальные производственные заказы и заложила основу для долгосрочных отношений с клиентом, построенных на технической компетенции, контроле качества и соблюдении сроков поставки.

Вывод: От получения запроса с подробным инженерным чертежом до успешной поставки 380 000 испарительных труб с индивидуальным изгибом GNEE выполнила все требования заказчика благодаря технической экспертизе, строгому управлению процессами и прозрачному коммерческому обслуживанию.

Если ваш проект предполагает аналогичные сложные требования к гибке труб из никелевых сплавов, свяжитесь с технической командой GNEE. Мы с нетерпением ждем сотрудничества с вами, чтобы превратить каждую сложность на ваших инженерных чертежах в надежное готовое производственное решение.
