Труба ASTM A106 Grade B

• Вы здесь:
• Главная
• Труба ASTM A106 Grade B

Труба ASTM A106 Grade B представляет собой решение из бесшовной углеродистой стали для эксплуатации при высоких температурах и давлениях, особенно там, где трубопровод должен сохранять прочность во время работы и оставаться пригодным для сварки, гибки и других технологических операций обработки. Типичные области применения включают паропроводы, технологические трубопроводы нефтеперерабатывающих заводов, системы энергетики и другие трубопроводы, работающие под давлением при повышенных температурах.

Среди марок A, B и C, охватываемых стандартом ASTM A106, марка B обычно выбирается, когда проектам требуется практичный баланс прочности и технологичности изготовления. Стандарт охватывает размеры от NPS 1/8 до NPS 48 (DN 6 до DN 1200), при этом размеры, как правило, выбираются в соответствии с ASME B36.10M.

Диапазон поставки трубы ASTM A106 Grade B

GNEE поставляет бесшовную трубу из углеродистой стали ASTM A106 Grade B для трубопроводов, работающих при высоких температурах и давлениях, с проектными опциями по размеру, толщине стенки, длине, подготовке торцов и защите поверхности. Поставка может быть организована по требованиям ASTM A106/A106M или ASME SA-106, при этом дополнительные требования к покрытию, контролю и работе в сероводородной среде (sour service) подтверждаются по спецификации закупки до начала производства.

Требования стандарта ASTM A106

Стандарт ASTM A106/A106M охватывает бесшовные трубы из углеродистой стали для эксплуатации при высоких температурах, со стандартными размерами от NPS 1/8 до NPS 48, что соответствует DN 6 - DN 1200. Номинальные размеры труб определяются по ASME B36.10M, при этом могут поставляться и другие размеры при условии соответствия трубы остальным требованиям стандарта. Материал должен оставаться пригодным для сварки, гибки, фланцевания и аналогичных операций формообразования.

Прочность на растяжение 415 MPa и предел текучести 240 MPa для марки B являются минимальными требованиями к прочности материала, а не допустимыми проектными напряжениями; фактическое проектирование трубопровода должно учитывать применимый проектный кодекс, рабочую температуру, давление и толщину стенки. ASTM также указывает в стандарте испытания на растяжение, изгиб, сплющивание, гидравлические и неразрушающие электрические испытания, что делает объём обязательных испытаний важным пунктом для подтверждения на этапе закупки.

Области применения трубы ASTM A106 Grade B

Труба ASTM A106 Grade B используется в основном в трубопроводах из углеродистой стали, работающих под давлением при повышенных температурах, когда предусмотрена бесшовная конструкция. Сам по себе ASTM A106 - это спецификация на материал для высокотемпературной эксплуатации; фактические допустимое давление, толщина стенки и допустимая рабочая температура определяются применимым проектным кодексом трубопроводов и классом линии проекта.

• Паро- и энерготрубопроводы - применяются в магистральных паропроводах, вспомогательных паровых линиях, трубопроводах питательной воды, линиях возврата конденсата, дренажа и трубопроводах, соединённых с котлами, где труба подвергается длительному воздействию температуры и внутреннего давления. Бесшовная конструкция полезна на участках, требующих гибки, сварки или многократных термоциклов в процессе эксплуатации.
• Технологические линии НПЗ - широко распространены на трубопроводах, подключённых к технологическим печам, теплообменникам, ребойлерам, сепараторам и системам распределения пара. Труба Grade B часто выбирается для горячих углеводородных и вспомогательных линий, где трубопровод должен сохранять прочность и одновременно допускать заводское изготовление катушек (spools), ответвлений и подключений к оборудованию.
• Технологические установки нефтехимии - применяются на трубных эстакадах и линиях оборудования, транспортирующих пар, конденсат, углеводороды, топливный газ и другие совместимые технологические среды между колоннами, аппаратами, теплообменниками, насосами и компрессорами. Выбор обычно зависит от температуры линии, класс давления, припуска на коррозию и требуемой толщины стенки.
• Коллекторы, распределители и подключения оборудования - используются для патрубковых соединений, распределительных коллекторов, раздающих гребёнок, изготовленных катушек и коротких высокотемпературных участков труб, где точная толщина стенки, подготовка к сварке и стабильность размеров важны при изготовлении и монтаже.

Для конкретной линии важна не просто принадлежность к категории «пар» или «нефтехимия». Расчётные температура и давление класса линии определяют требуемый schedule (номер толщины стенки) и допустимое напряжение, а припуск на коррозию, подготовка торцов, неразрушающий контроль (NDE) и требования к сероводородной среде добавляются через проектную спецификацию.

Химический состав и механическая прочность трубы ASTM A106 Grade B

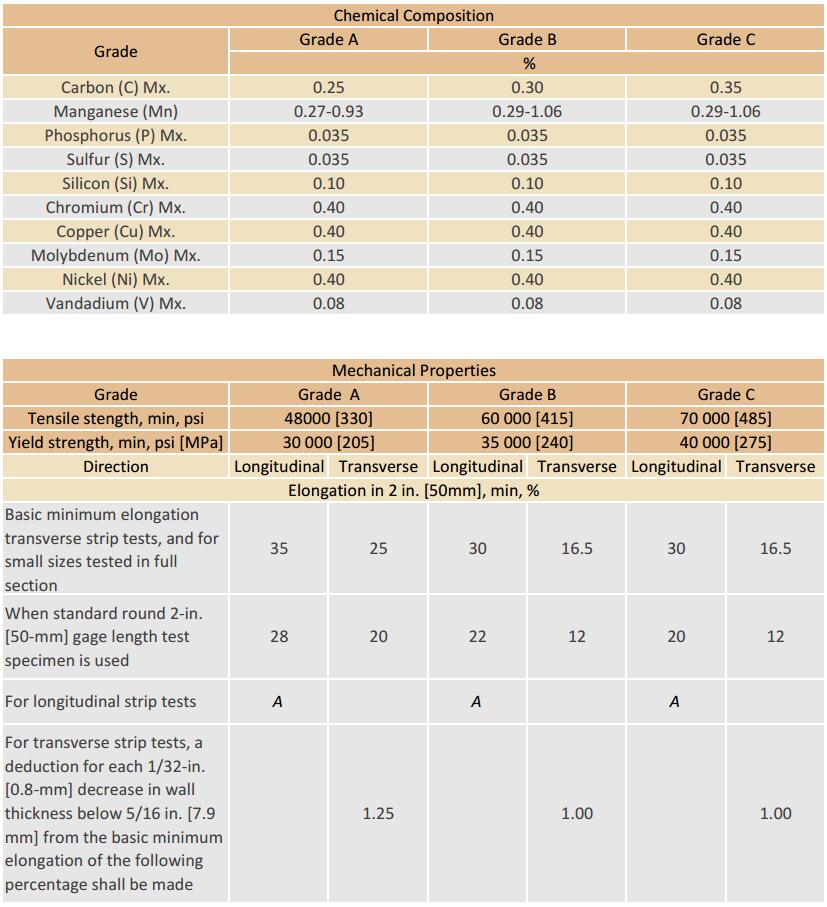

Для трубы ASTM A106 Grade B химический состав определяет прочность материала, свариваемость и поведение при обработке, а механические свойства задают базовые критерии приёмки для применений под давлением. Марка B ограничивает содержание углерода до 0.30% максимум и требует минимальной прочности на растяжение 415 MPa (60 ksi) и предела текучести 240 MPa (35 ksi). В таблицах ниже эти требования сопоставляются с марками A и C для выбора и верификации материала.

Почему стоит выбрать GNEE для трубы ASTM A106 Grade B?

В GNEE мы относимся к трубе ASTM A106 Grade B как к проектному материалу, а не просто к стандартной позиции каталога. Перед подтверждением заказа мы сверяем марку, размер, schedule, длину, подготовку торцов, покрытие и требования к контролю со спецификацией закупки, чтобы поставляемая труба соответствовала реальным условиям трубопровода.

Мы также уделяем пристальное внимание прослеживаемости материала, контролю размеров, сертификатам завода-изготовителя, упаковке и отгрузочным документам, поскольку именно эти детали часто определяют, будет ли материал беспрепятственно принят по прибытии. Наша цель проста: поставить правильную трубу, предоставить документы, требуемые проектом, и сократить лишние проблемы при входном контроле, изготовлении и монтаже.

Часто задаваемые вопросы

Вопрос 1: Какую информацию следует указывать при заказе трубы ASTM A106 Grade B? Ответ: Укажите марку, NPS или наружный диаметр (OD), schedule или толщину стенки, длину, подготовку торцов, количество, покрытие и требуемые документы контроля. Любые дополнительные требования по неразрушающему контролю (NDE), сероводородной среде или специальные проектные испытания также должны быть указаны в заказе.

Вопрос 2: Как выбрать правильный schedule для трубы ASTM A106 Grade B? Ответ: Schedule выбирается исходя из требуемого расчётного давления, расчётной температуры, размера трубы, припуска на коррозию и применимого кодекса трубопроводов. ASME B36.10M даёт стандартизированные размеры труб, но окончательная толщина стенки должна определяться проектным расчётом.

Вопрос 3: Какие испытания требуются для трубы ASTM A106 Grade B? Ответ: ASTM A106 включает требования к испытаниям на растяжение, испытаниям на изгиб или сплющивание (в применимых случаях), гидравлическим испытаниям и неразрушающим электрическим испытаниям. Точный объём контроля следует проверять по заказанному размеру и проектной спецификации.

Вопрос 4: В чём разница между трубами ASTM A106 Grade B и ASTM A53 Grade B? Ответ: ASTM A106 охватывает бесшовные трубы из углеродистой стали для высокотемпературной эксплуатации, тогда как ASTM A53 охватывает бесшовные и сварные чёрные или горячеоцинкованные трубы для более широкого круга механических применений и применений под давлением. Поэтому A106 обычно указывается, когда бесшовная конструкция и работа при повышенных температурах являются требованиями проекта.

Вопрос 5: Можно ли использовать трубу ASTM A106 Grade B в сероводородной среде H₂S? Ответ: Это можно рассматривать только после проверки материала и условий эксплуатации на соответствие требованиям проекта к сероводородной среде. Для сред добычи нефти и газа, содержащих H₂S, выбор и квалификация материала регламентируются ISO 15156 / NACE MR0175; самого по себе соответствия ASTM A106 недостаточно для подтверждения пригодности к эксплуатации в сероводородной среде.
