Насосно-компрессорная труба (НКТ) API 5CT

Насосно-компрессорная труба (НКТ, tubing) OCTG работает как внутренняя эксплуатационная колонна, устанавливаемая внутри обсадной колонны, поэтому «обсадная колонна и НКТ» следует рассматривать как единую интегрированную систему OCTG, а не как два независимых продукта. Главное различие между обсадной трубой и НКТ - их роль и условия эксплуатации: обсадная труба является конструктивным креплением ствола скважины, которое поддерживает скважину и обеспечивает изоляцию зон после цементирования, тогда как НКТ - это канал потока, по которому добываемые флюиды поднимаются на поверхность, и, как правило, она извлекается для капитального ремонта.

Насосно-компрессорная труба OCTG (Oil Country Tubular Goods tubing) - это тип трубы, специально разработанный для применения в нефтегазовой отрасли. Она служит ключевым элементом в стадии добычи нефтяных и газовых скважин, обеспечивая эффективный поток нефти и газа от скважины к поверхности.

Насосно-компрессорные трубы, как правило, соответствуют стандарту API 5CT, поэтому их часто называют «труба НКТ API 5CT».

Ключевые особенности насосно-компрессорной трубы:

• Материал: НКТ, как правило, изготавливаются из высокопрочной стали, чтобы выдерживать жёсткие условия буровых работ, включая высокое давление и температуру.
• Применение: в первую очередь используются при добыче нефти и газа, выполняя роль каналов для извлекаемых ресурсов.
• Типы: НКТ выпускаются в различных марках и спецификациях, адаптированных под конкретные требования разных условий бурения.

Важность:

Насосно-компрессорная труба необходима для обеспечения безопасности и эффективности процессов добычи нефти и газа. Её конструкция и свойства материала оптимизированы для суровых условий буровых работ, что делает её жизненно важным элементом нефтегазовой отрасли.

GNEE поставляет НКТ OCTG - насосно-компрессорные трубы API 5CT следующих марок:

API 5CT J55, API 5CT K55, API 5CT N80-1, API 5CT N80Q, API 5CT C90, API 5CT C95, API 5CT P110, API 5CT Q125

Типы торцов НКТ API 5CT: НКТ с торцами NU (без утолщения), НКТ с торцами EUE (наружное утолщение), премиальные торцы НКТ API 5CT.

Диапазон размеров

Диапазон размеров НКТ: 1.05", 1.315", 1.66", 1.9", 2 3/8", 3 1/2" и 4 1/2". Типы торцов: BTC, UN, EUE, премиальные торцы, которые могут полностью заменить премиальные соединения для НКТ Tenaris, Hunting, TSH и др. Длины НКТ по спецификации API 5CT: R2, R3.

Типы торцов НКТ OCTG API 5CT

Насосно-компрессорные трубы OCTG API 5CT поставляются с различными типами торцов, которые имеют решающее значение для обеспечения надёжных соединений и работоспособности в нефтегазовых операциях. Основные типы торцов НКТ OCTG API 5CT включают:

1. Гладкий торец (PE): этот тип торца просто обрезан ровно, без каких-либо дополнительных элементов. Часто используется в случаях, когда труба будет свариваться или соединяться другими методами.
2. Резьбовой торец: такие торцы обрабатываются с определённой резьбой, позволяющей легко соединять трубу с другими трубами или оборудованием. Резьба может различаться в зависимости от конкретных требований применения; распространённые типы резьбы: EUE (External Upset End - торец с наружным утолщением): труба EUE имеет утолщённую стенку на концах, что обеспечивает дополнительную прочность и поддержку по сравнению с трубой с необжатым торцом (NUE). Такая конструкция повышает способность трубы выдерживать высокие давления и жёсткие условия, встречающиеся при буровых и добычных операциях. NUE (Non-Upset End - торец без утолщения): NUE - это тип торца трубы, применяемый в нефтегазовой отрасли, в частности для НКТ OCTG API 5CT. В отличие от торцов с утолщением (EUE), имеющих более толстую стенку на концах для дополнительной прочности и поддержки, труба NUE имеет равномерную толщину стенки по всей длине. Такая конструкция облегчает обращение и монтаж, что делает её пригодной для различных применений в буровых и добычных операциях.
3. EUE (External Upset End - торец с наружным утолщением): труба EUE имеет утолщённую стенку на концах, что обеспечивает дополнительную прочность и поддержку по сравнению с трубой с необжатым торцом (NUE). Такая конструкция повышает способность трубы выдерживать высокие давления и жёсткие условия, встречающиеся при буровых и добычных операциях.
4. NUE (Non-Upset End - торец без утолщения): NUE - это тип торца трубы, применяемый в нефтегазовой отрасли, в частности для НКТ OCTG API 5CT. В отличие от торцов с утолщением (EUE), имеющих более толстую стенку на концах для дополнительной прочности и поддержки, труба NUE имеет равномерную толщину стенки по всей длине. Такая конструкция облегчает обращение и монтаж, что делает её пригодной для различных применений в буровых и добычных операциях.
5. Торец под муфту: этот тип предполагает использование муфты для соединения двух участков трубы. Муфта имеет резьбу с обеих сторон, что обеспечивает надёжное соединение секций НКТ.
6. Специальные торцы: в зависимости от конкретных требований могут применяться заказные или специализированные торцы для особых применений, например, требующих дополнительной герметичности или сопротивления давлению.

• EUE (External Upset End - торец с наружным утолщением): труба EUE имеет утолщённую стенку на концах, что обеспечивает дополнительную прочность и поддержку по сравнению с трубой с необжатым торцом (NUE). Такая конструкция повышает способность трубы выдерживать высокие давления и жёсткие условия, встречающиеся при буровых и добычных операциях.
• NUE (Non-Upset End - торец без утолщения): NUE - это тип торца трубы, применяемый в нефтегазовой отрасли, в частности для НКТ OCTG API 5CT. В отличие от торцов с утолщением (EUE), имеющих более толстую стенку на концах для дополнительной прочности и поддержки, труба NUE имеет равномерную толщину стенки по всей длине. Такая конструкция облегчает обращение и монтаж, что делает её пригодной для различных применений в буровых и добычных операциях.

Эти различные типы торцов разработаны для удовлетворения разнообразных потребностей буровых и добычных операций в нефтегазовой отрасли, обеспечивая безопасные и эффективные процессы извлечения.

Таблица данных НКТ OCTG API 5CT

Включает химический состав, механическую прочность: предел текучести (YS), прочность на растяжение (TS), удлинение и твёрдость.

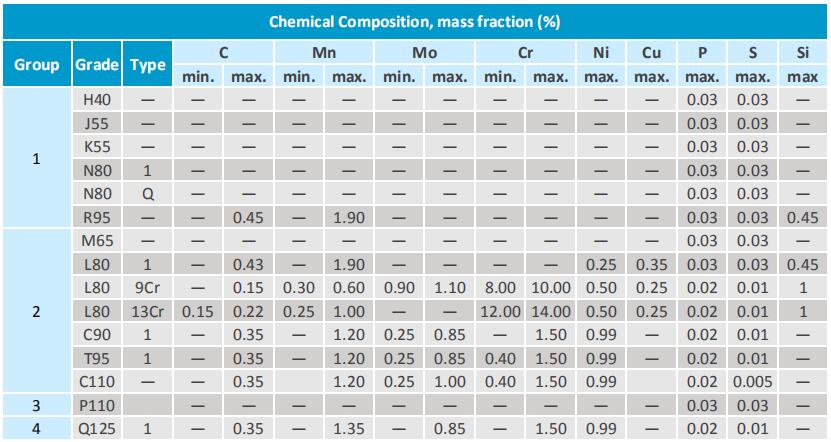

Химический состав трубы НКТ API 5CT

Механические свойства НКТ OCTG

Примечание: a. В случае разногласий арбитражным методом является лабораторное измерение твёрдости по Роквеллу C. b. Пределы твёрдости не установлены, однако максимальный разброс контролируется изготовителем согласно API 5CT.

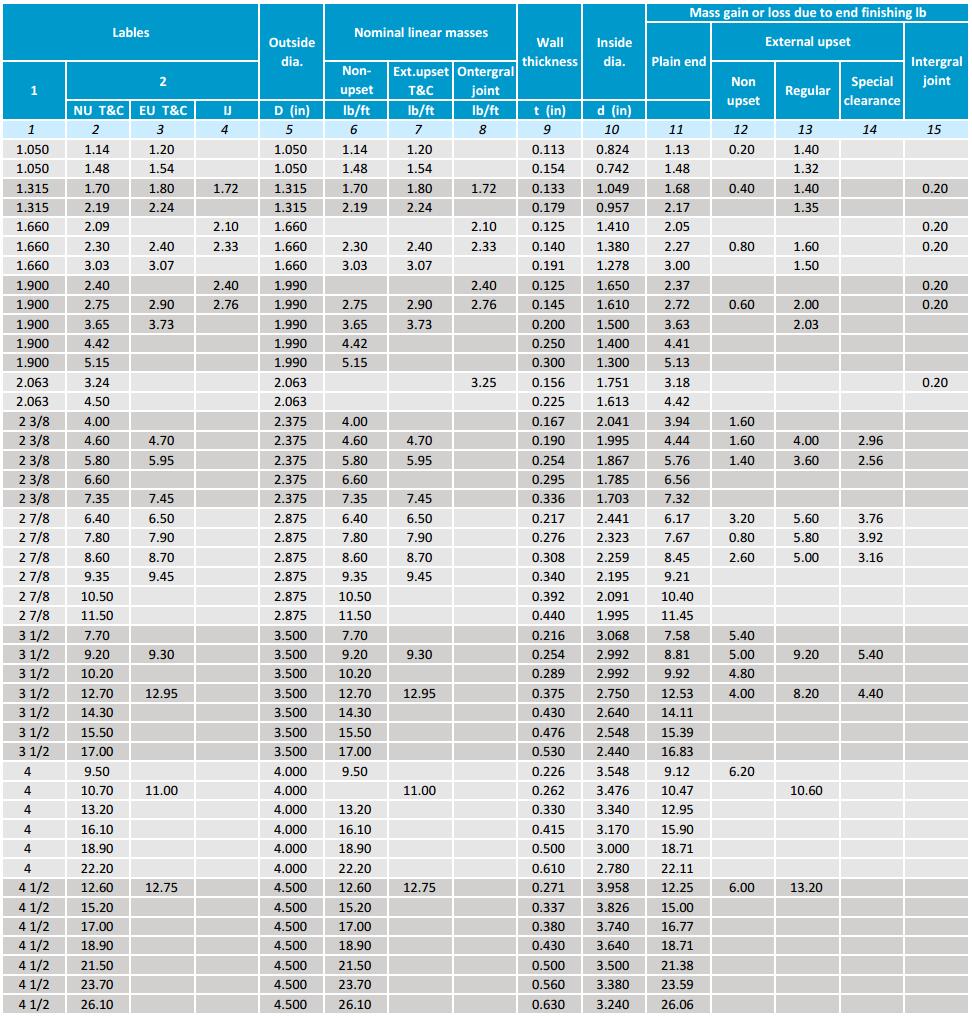

Таблица размеров и весов НКТ OCTG

Эта таблица размеров и весов НКТ предназначена для быстрой проверки размеров при выборе НКТ API 5CT. Для проектов, требующих перекрёстной проверки НКТ по отношению к внешней обсадной колонне, обратитесь к таблице НКТ и обсадных труб на странице обсадных труб, чтобы сравнить распространённые диапазоны наружных диаметров (OD), типичные типы соединений и контекст выбора обсадных труб и НКТ, применяемых в нефтегазовых скважинах.

Области применения

Насосно-компрессорные трубы OCTG по API 5CT используются главным образом для эксплуатации нефтяных и газовых скважин и транспорта нефти и газа. К ним относятся бурильные трубы для нефтяных скважин, обсадные трубы и НКТ. Бурильные трубы в основном служат для соединения УБТ (утяжелённых бурильных труб) и долота и передачи энергии бурения. Обсадные трубы используются в основном для крепления ствола скважины в процессе бурения и после его завершения, обеспечивая нормальное проведение всего процесса бурения и заканчивания и последующую эксплуатацию всей нефтяной скважины. НКТ используются главным образом для подъёма нефти и газа от забоя на поверхность.

Преимущества от GNEE

GNEE сотрудничает с известными и профессиональными китайскими производителями НКТ API 5CT, стремясь обеспечить высокое качество и лучшую цену насосно-компрессорных труб OCTG для нефтегазового сервиса.
