Труба ASTM A333 для низкотемпературных условий эксплуатации

• Вы здесь:
• Главная
• Труба ASTM A333 Grade 6

Труба ASTM A333 предназначена для трубопроводов низкого давления, эксплуатируемых при низких температурах, где подтверждённая ударная вязкость является частью требований к приёмке материала; спецификация охватывает как бесшовные, так и сварные трубы из углеродистой или легированной стали. Среди девяти ферритных групп труба ASTM A333 Grade 6 широко используется в системах из углеродистой стали, которые могут подвергаться низким температурам металла при нормальной эксплуатации, сбросе давления технологического процесса, работе холодильных установок или в условиях холодного климата. Её приёмка сочетает механическую прочность с термообработкой, контролем микроструктуры и испытаниями на удар по Шарпи, а не опирается только на характеристики на растяжение.

Grade 6 может изготавливаться в бесшовном или сварном исполнении. Минимальная прочность на растяжение составляет 415 MPa (60 000 psi), минимальный предел текучести - 240 MPa (35 000 psi), а стандартная температура испытаний на удар, связанная с Grade 6, составляет −45°C (−50°F). Фактическая расчётная температура трубопровода всё же зависит от применяемого расчётного кода, толщины стенки, конфигурации соединений и спецификации на материалы проекта.

Размеры и диапазон поставки труб ASTM A333 Grade 6

GNEE поставляет трубы ASTM A333 Grade 6 как в бесшовном, так и в сварном исполнении, размерами от NPS 1/8 до NPS 20. Толщины стенок охватывают распространённые графики от SCH 10 до SCH 160 и XXS в зависимости от размера трубы. Стандартные длины включают 5,8 м, 6 м, 11,8 м и 12 м, при этом фиксированные длины могут быть согласованы под изготовление или проектные планы порезки. Доступны гладкие торцы, торцы с фаской и резьбовые - в соответствии с требуемым способом соединения или монтажной сборкой на площадке.

Позиция поставки	Диапазон GNEE
Стандарт	ASTM A333 / A333M
Основная группа	ASTM A333 Grade 6
Способ изготовления	Бесшовные или сварные
Номинальный размер	NPS 1/8 до NPS 20
Толщина стенки	SCH 10, SCH 20, STD, SCH 40, SCH 80, SCH 160, XXS, в зависимости от размера
Указанный диапазон толщин	от 1,24 мм до 25,4 мм
Длина	5,8 м, 6 м, 11,8 м, 12 м или заданная фиксированная длина
Торцы	Гладкие, с фаской или резьбовые

Для Grade 6 OD и график - лишь часть проверки размеров. ASTM отмечает, что увеличение толщины стенки может неблагоприятно влиять на характеристики ударной вязкости при низких температурах, поэтому некоторые комбинации толстостенных размеров могут быть недоступны в рамках квалификации по A333. Для труб с большой толщиной стенки требуемая толщина, состояние термообработки и возможность прохождения испытаний на удар проверяются совместно до подтверждения диапазона поставки.

Стандартные спецификации ASTM A333

ASTM A333/A333M охватывает бесшовные и сварные трубы из углеродистой и легированной стали с номинальной стенкой, предназначенные для эксплуатации при низких температурах и других применений, требующих ударной вязкости. При производстве труб не используется присадочный металл в производственном сварном шве, а готовый материал проходит обработку, соответствующую контролю его микроструктуры. Спецификация также содержит требования к испытаниям на растяжение, ударным, гидравлическим и неразрушающим электрическим испытаниям.

Пункт спецификации	Требование ASTM A333
Действующая редакция	ASTM A333/A333M-24
Продукция	Бесшовные и сварные трубы из углеродистой/легированной стали
Основа применения	Эксплуатация при низких температурах и требуемая ударная вязкость
Группы	Grade 1, 3, 4, 6, 7, 8, 9, 10, 11
Изготовление	Бесшовные или сварные без присадочного металла в производственном шве
Микроструктура	Материал проходит обработку для контроля микроструктуры
Основные испытания	Испытания на растяжение, ударные, гидравлические и неразрушающие электрические
Размеры труб	Стандартные размеры NPS и графиков со ссылкой на ASME B36.10

Для толстостенных труб ASTM A333 Grade 6 толщина стенки становится частью процедуры низкотемпературной квалификации. Перед подтверждением комбинации большого OD × WT завод-изготовитель должен убедиться, что фактическая толщина стенки трубы после заданной термообработки всё ещё позволит пройти требуемое испытание на удар по Шарпи. Именно поэтому некоторые толстостенные комбинации размеров могут быть менее доступны, даже когда тот же OD можно изготовить с меньшей толщиной стенки. ASTM прямо отмечает, что большая толщина стенки может неблагоприятно влиять на низкотемпературные ударные свойства.

Труба ASTM A333 Grade 6

ASTM A333 Grade 6 сочетает прочность углеродистой стали с нормированной низкотемпературной вязкостью. Минимальные значения прочности на растяжение и предела текучести - 415 MPa и 240 MPa - аналогичны нескольким привычным группам труб из углеродистой стали, однако Grade 6 добавляет низкотемпературную ударную квалификацию как обязательную часть приёмки материала.

При низких температурах металла прочность на растяжение сама по себе не показывает, обладает ли труба достаточным сопротивлением хрупкому разрушению. Поэтому для ASTM A333 Grade 6 приёмка материала включает контролируемый химический состав, термообработку, микроструктуру и ударную вязкость по Шарпи - готовая труба оценивается и по прочности, и по низкотемпературной вязкости.

Химический состав и механические свойства труб ASTM A333 Grade 6

Контролируемое содержание углерода и марганца помогает поддерживать баланс прочности, свариваемости и низкотемпературной вязкости, необходимый для ASTM A333 Grade 6. Приведённые ниже химические пределы определяют диапазон состава, используемый для контроля этих свойств и обеспечения стабильных характеристик после термообработки и ударных испытаний.

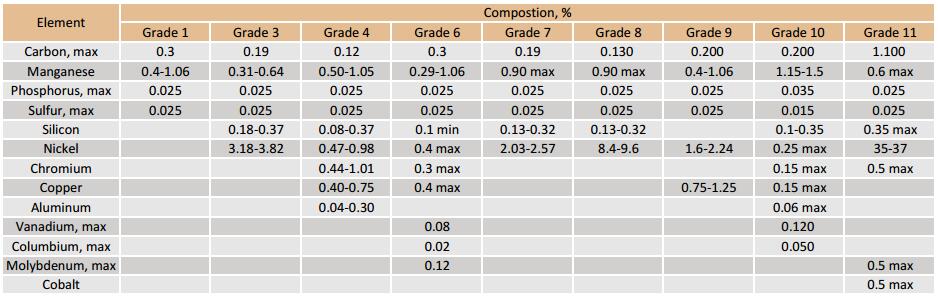

Химический состав

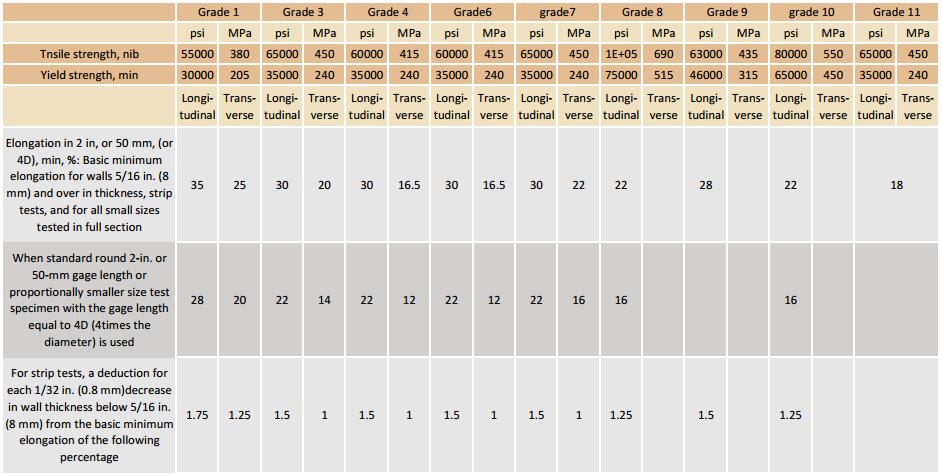

Механические свойства

Требования к относительному удлинению зависят от используемого образца и толщины стенки трубы, поэтому применимое значение следует проверять по таблице механических свойств ASTM A333 для заказанного размера.

Для труб Grade 6 значения прочности на растяжение и предела текучести подтверждают уровень прочности материала, тогда как требуемая толщина стенки и допустимое давление определяются фактическими условиями проектирования трубопровода, включая расчётную температуру, давление, запас на коррозию и применяемый норм проектирования трубопроводов.

Испытания на удар и низкотемпературная вязкость труб ASTM A333 Grade 6

Испытания на удар по Шарпи - одно из важнейших отличий ASTM A333 Grade 6 от обычных спецификаций труб из углеродистой стали. Grade 6 связана со стандартной температурой ударных испытаний −45°C (−50°F).

Для полноразмерного образца Шарпи 10 × 10 мм требования по ударной вязкости для Grade 6 составляют:

Требование по Шарпи	Значение
Температура испытаний - Grade 6	−45°C / −50°F
Минимальное среднее, 3 образца	18 J / 13 ft·lbf
Минимум для одного образца	14 J / 10 ft·lbf

Для образцов меньшего размера применяются сниженные требования к ударной энергии: например, указанное минимальное среднее значение снижается до 14 J для образца 10 × 7,5 мм и до 9 J для образца 10 × 5 мм.

Значение −45°C описывает условие ударных испытаний для Grade 6, а не универсальную эксплуатационную температурную характеристику каждой готовой трубопроводной системы. Толщина трубы, сварка, фитинги, расчётный код и фактическая минимальная температура металла остаются частью инженерной оценки.

Производство и термообработка труб ASTM A333

Трубы ASTM A333 могут изготавливаться как бесшовным, так и сварным способом. Бесшовное производство начинается со сплошной заготовки, которая прошивается, прокатывается и калибруется в трубу. Сварной материал формуется из стальной полосы в цилиндрическую секцию и сваривается без присадочного металла в процессе изготовления трубы. ASTM требует, чтобы готовый материал проходил обработку, контролирующую его микроструктуру, поскольку низкотемпературная вязкость сильно зависит от итогового металлургического состояния.

Типовая последовательность производства:

Сталь/заготовка → бесшовное прошивание либо формовка и сварка → термообработка → калибровка и правка → резка → подготовка торцов → механические и ударные испытания → гидравлическая проверка / NDE → маркировка и выпуск

Состояние термообработки особенно важно для заказов Grade 6. Оно должно оставаться прослеживаемым в сертификате материала вместе с номером плавки и протоколами ударных испытаний.

Производство и контроль качества

Приёмка низкотемпературных труб в значительной степени зависит от связи между физической трубой и её протоколами испытаний. Номер плавки в маркировке трубы обеспечивает прослеживаемость к соответствующим записям о материале и испытаниях, включая химический анализ, термообработку, механические испытания, испытания на удар по Шарпи и итоговую маркировку.

Ключевые проверки для ASTM A333 Grade 6 включают:

• Химический анализ - химический состав Grade 6 проверяется на соответствие установленным пределам по C, Mn, P, S и легирующим элементам.
• Испытания на растяжение - минимум 415 MPa на растяжение и 240 MPa предел текучести для Grade 6.
• Испытания на удар по Шарпи - ударные испытания Grade 6 при −45°C с требуемой поглощённой энергией, соответствующей размеру образца.
• Требования по гидравлическим испытаниям / NDE - ASTM A333 включает как гидравлические, так и неразрушающие электрические испытания в рамках процедуры приёмки.
• Размеры и торцы - OD, толщина стенки, длина, прямолинейность и состояние фаски/торцов проверяются на соответствие заказу на поставку (PO) и размерной спецификации.

При входном контроле маркировка трубы, номер плавки, сертификат MTC, запись о термообработке и протокол испытаний по Шарпи должны описывать одну и ту же партию материала. Такая прослеживаемость особенно полезна, когда в одной поставке прибывает несколько размеров или плавок Grade 6.

Применение труб ASTM A333 Grade 6

Труба ASTM A333 Grade 6 используется в трубопроводах из углеродистой стали, где минимальная температура металла требует подтверждённой ударной вязкости. Материал особенно актуален для технологических линий, которые могут охлаждаться при охлаждении хладагентом, снижении давления, остановке, пуске или при воздействии низких температур окружающей среды. ASTM A333/A333M конкретно охватывает эксплуатацию при низких температурах и применения, требующие ударной вязкости.

• Линии охлаждённых углеводородов - применяются на участках трубопроводов вблизи chillers-установок, сепараторов, холодных сосудов и теплообменников, где технологический поток целенаправленно охлаждается перед сепарацией, рекуперацией или хранением. Grade 6 выбирается, когда итоговая температура металла трубы попадает в низкотемпературный класс материалов проекта.
• Трубопроводы редуцирования давления и холодного газа - применяются после регулирующих клапанов, станций редуцирования давления, сепараторов и газового оборудования, где снижение давления может понижать локальную температуру металла. На таких коротких участках часто имеется несколько сварных швов, переходников, фланцев и штуцеров оборудования, поэтому труба с ударной квалификацией и соответствующие низкотемпературные компоненты требуют согласованной прослеживаемости материала.
• Холодильные системы и системы вторичных хладоносителей - применяются на участках холодильных трубопроводов из углеродистой стали, где расчётная температура и требования кода к материалам допускают Grade 6. ASME B31.5 охватывает трубопроводы хладагентов и вторичных хладоносителей, поэтому именно фактическая расчётная температура и ударная квалификация играют центральную роль при выборе материала.
• Наружные технологические трубопроводы в холодном климате - надземные инженерные и технологические линии могут бездействовать во время остановки или пуска, пока стенка трубы приближается к низкой температуре окружающей среды. В таких системах минимальная расчётная температура металла, толщина стенки и требование к ударным испытаниям проверяются совместно до указания Grade 6.
• Присоединения к низкотемпературному оборудованию и сборные катушки - типовые места включают трубопроводы между сосудами, теплообменниками, насосами, компрессорами и холодными коллекторами. Эти участки могут сочетать низкую температуру металла с многочисленными полевыми или заводскими сварными швами, поэтому номер плавки, состояние термообработки и протоколы по Шарпи должны оставаться прослеживаемыми на протяжении всего изготовления.

Для ASTM A333 Grade 6 привычное значение −45°C (−50°F) относится к условию ударных испытаний; окончательный выбор материала трубопровода по-прежнему определяется фактической минимальной расчётной температурой металла, толщиной стенки, применяемым нормами трубопроводов и полным классом материала. ASTM также отмечает, что более толстостенные сечения могут влиять на ударные характеристики.



Почему стоит выбрать GNEE для труб ASTM A333 Grade 6?

В GNEE мы уделяем пристальное внимание деталям, которые часто усложняют заказы низкотемпературных труб, особенно когда один проект включает множество размеров, графиков, фиксированных длин и различные подготовки торцов. Трубы Grade 6 могут координироваться в бесшовном или сварном исполнении, с гладкими, с фаской или резьбовыми торцами и проектными длинами, подготовленными под план изготовления, что помогает сократить лишнюю порезку и подгонку после поставки.

Мы также организуем маркировку, упаковочные листы, сертификаты материала и протоколы испытаний так, чтобы каждую поставку можно было сверить с заказом (PO), не разбирая разрозненные документы. Для зарубежных проектов группировка размеров, защита торцов, идентификация пачек и подготовка к отгрузке выполняются в рамках процесса поставки. Наша цель проста: поставить правильные трубы Grade 6 в форме, которую изготовителю и монтажной площадке легче принять, идентифицировать и использовать.

Часто задаваемые вопросы

Вопрос 1: Можно ли использовать сварную трубу ASTM A333 Grade 6 вместо бесшовной? Ответ: ASTM A333 допускает как бесшовные, так и сварные трубы Grade 6, при этом производственные сварные швы выполняются без присадочного металла. Окончательный выбор зависит от класса трубопровода, размера, толщины стенки, плана изготовления и любых проектных ограничений на сварные трубы.

Вопрос 2: В чём разница между ASTM A333 Grade 6 и ASME SA-333 Grade 6? Ответ: ASTM A333 - спецификация ASTM на материал, тогда как обозначение SA-333 соответствует спецификации на материал ASME BPVC, принятой в Section II, Part A. Для проектов по нормам ASME заказ на поставку и сертификат MTC должны содержать спецификацию, требуемую документацией проекта.

Вопрос 3: Можно ли использовать трубу ASTM A333 Grade 6 в сероводородной среде (sour service)? Ответ: ASTM A333 Grade 6 автоматически не квалифицирует трубу для сероводородной среды. Нефтегазовые среды, содержащие H2S, требуют отдельной оценки материала на соответствие ISO 15156-2, который охватывает SSC, HIC, SOHIC и связанные риски растрескивания в углеродистых и низколегированных сталях.

Вопрос 4: Всегда ли труба ASTM A333 Grade 6 требует PWHT после сварки? Ответ: Из одного лишь обозначения материала A333 невозможно вывести универсальное требование PWHT. PWHT для смонтированных трубопроводов зависит от применяемых строительных норм, толщины материала, условий эксплуатации, конструкции соединения и аттестованной технологии сварки. ASTM A333 в первую очередь контролирует поставляемый материал трубы и его низкотемпературную квалификацию.

Вопрос 5: Входит ли сертификат EN 10204 3.1 автоматически в комплект с трубой ASTM A333 Grade 6? Ответ: ASTM A333 определяет требования к материалу, термообработке, растяжению, ударным, гидравлическим испытаниям и NDE, однако тип сертификата EN 10204 является отдельным требованием закупки. Если требуется сертификат 3.1, присутствие третьей стороны или дополнительные протоколы контроля, это следует чётко указать в заказе на поставку (PO).
