Трубы из нержавеющей стали

Нержавеющие трубы создаются путём обогащения стальной матрицы никелем (Ni) и хромом (Cr) для достижения исключительной коррозионной стойкости, прочности и долговечности в самых разных средах. К наиболее распространённым маркам нержавеющей стали относятся 304 / 304L и 316 / 316L, обеспечивающие сочетание пластичности, свариваемости и химической стойкости. Данная продукция производится в соответствии с отраслевыми стандартами, такими как ASTM A312, A213, A270 и другими, что гарантирует надёжную работу в критически важных применениях.

Поскольку нержавеющие стали формируют пассивную оксидную плёнку, обогащённую хромом и стабилизированную никелем, они устойчивы к окислению, питтинговой и щелевой коррозии при воздействии химических веществ, морской воды и повышенных температур. Благодаря этому нержавеющие трубы находят применение в химической переработке, пищевой и beverage-индустрии, фармацевтике, опреснении, морской технике и системах высокой чистоты. Их универсальность в тяжёлых условиях эксплуатации делает их предпочтительным материалом в тех случаях, когда приоритетом являются долговечность и низкие затраты на обслуживание.

Что такое нержавеющая труба

Нержавеющая труба - это полая стальная труба продольного типа; экономичный сортамент с круглым поперечным сечением. Нержавеющие трубы широко применяются в нефтяной, химической, медицинской, пищевой, лёгкой промышленности, в оборудовании и аппаратуре, а также в качестве конструкционных элементов. Кроме того, при равной стойкости к кручению и скручиванию нержавеющая сталь легче, поэтому она используется в деталях оборудования и строительных конструкциях. Она также применяется для производства различных видов обычного вооружения, стволов, снарядов и т. д. Эти трубы делятся на: бесшовные нержавеющие трубы и сварные нержавеющие трубы. По технологическому процессу изготовления они подразделяются на следующие основные виды: горячекатаные, экструдированные, холоднокатаные круглого, шестигранного, равностороннего треугольного, восьмигранного и другого фасонного сечения.

GNEE предлагает супераустенитные нержавеющие трубы по различным стандартам на материалы и маркам.

Пояснения к распространённым стандартам

ASTM A312 ASTM A213 ASTM A269 ASTM A789/ASME SA789 ASTM A790/ASME SA790 ASME SB677

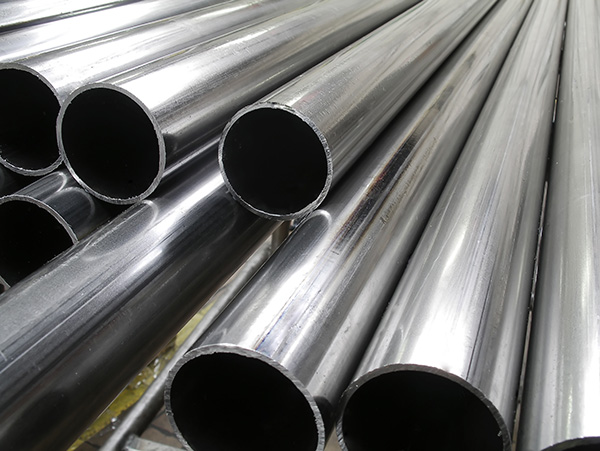

ASTM A312 - для высоких температур и общих коррозионных сред

ASTM A312 - стандартная спецификация на бесшовные, сварные и сильно холоднодеформированные аустенитные нержавеющие трубы. Нержавеющие трубы широко применяются в резервуарах для хранения серной кислоты в производствах фосфорных удобрений; в реакторах фторкремниевой/фосфорной кислоты на заводах фосфорной кислоты; в кристаллизаторах хлората при производстве удобрений; в системах вентиляции фармацевтических заводов; в фильтрах регенерации растворителей, конденсаторах, трубопроводах; в отбеливающем оборудовании и фильтрах в целлюлозно-бумажной промышленности; в трубопроводах и системах сбора воды на офшорных платформах; при многоступенчатой флеш-дистилляции и низкотемпературном многоступенчатом опреснении; в морских конденсаторах электростанций и так далее.

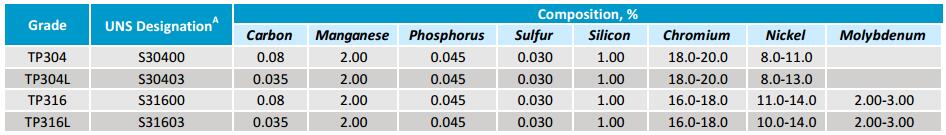

Химический состав ASTM A312 TP304 и TP316

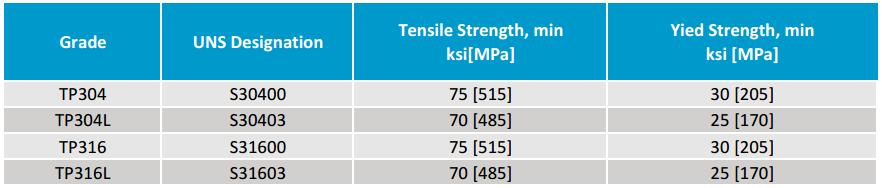

Механические свойства

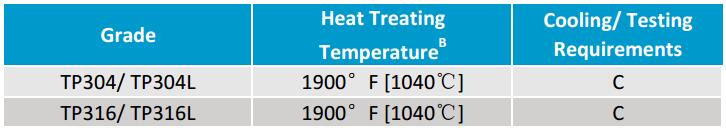

Методы термической обработки

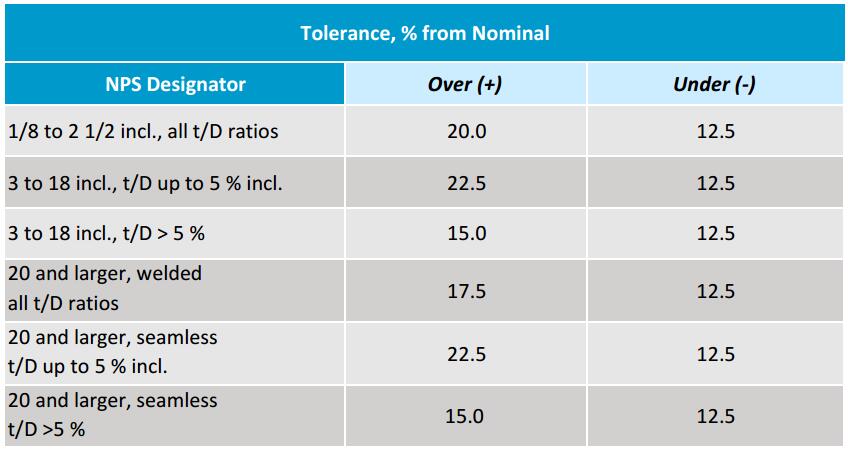

Допустимые допуски по толщине стенки в ASTM A312

Где: t = номинальная толщина стенки; D = заказанный наружный диаметр.

Трубы ASTM A213 для котлов и теплообменников

ASTM A213 охватывает бесшовные ферритные трубы из углеродистой стали и аустенитные трубы из легированной нержавеющей стали, применяемые для котлов, пароперегревателей и теплообменных стальных труб.

ASTM A269 - нержавеющие трубы общего применения

ASTM A269 охватывает нержавеющие трубы общего применения как в бесшовном, так и в сварном исполнении.

ASME SB677 - исключительная коррозионная стойкость

Спецификация ASME SB677 охватывает стали UNS N08904 (904L), UNS N08925, UNS N08926 (сплав 926) в бесшовном, холоднотянутом и горячедеформированном исполнении - стальные трубы для экстремально коррозионных сред. Стандарт включает материалы из углеродистой стали, ферритной легированной стали, аустенитной нержавеющей стали, а также бесшовные трубы из нержавеющей стали с 6% молибдена.

ASTM A789 - дуплексные нержавеющие трубы

ASTM A789 / ASME SA789 охватывает бесшовные и сварные трубы из ферритно-аустенитной нержавеющей стали для общих применений. Стандарт также распространяется на дуплексные нержавеющие трубы. Все трубы по этому стандарту должны поставляться в термически обработанном состоянии в соответствии с заданными температурой и режимами закалки. Если окончательная термическая обработка выполняется в проходной печи или если термообработанное состояние достигается непосредственно закалкой после горячей деформации, количество труб одного типоразмера из одной плавки определяется по установленным размерам труб.

ASTM A790 - хорошая стойкость к коррозионному растрескиванию под напряжением

ASTM A790 / ASME SA790 - это стандартная спецификация на бесшовные и сварные трубы из ферритно-аустенитной нержавеющей стали, включая дуплексные нержавеющие материалы. Данная спецификация в основном охватывает бесшовные и продольносварные ферритно-аустенитные трубы, предназначенные для общих коррозионных сред с особым акцентом на стойкость к коррозионному растрескиванию под напряжением. Такие трубы должны изготавливаться бесшовным способом или автоматической сваркой без присадочного металла в процессе сварки. Для определения процентного содержания заданных химических элементов должен выполняться анализ плавки. Испытания на растяжение, определение твёрдости, сплющивание, гидравлические испытания и неразрушающий контроль должны проводиться в соответствии с установленными требованиями.

Размеры и марки нержавеющих труб

Диапазон поставки нержавеющих труб от GNEE: стандарты ASTM A312, ASTM A213, ASTM A269, ASME SB677; стандарты на дуплексные нержавеющие трубы: ASTM A789/ASME SA789, ASTM A790/ASME SA790. Материалы: AISI 304, 304L, 316, 316L. Наружный диаметр: 5,8–508 мм, толщина стенки: 0,3–50 мм.

Виды производства и технологические процессы

1. Процесс горячей прокатки бесшовных труб: круглая трубная заготовка → нагрев → прошивка → трёхвалковая косая прокатка, непрерывная прокатка или экструзия → съём трубы → калибровка (или редуцирование) → охлаждение → заготовка → правка → гидравлическое испытание давлением (или дефектоскопия) → маркировка → складирование. 2. Процесс холодной прокатки (холодного волочения) бесшовных труб: круглая трубная заготовка → нагрев → прошивка → обработка конца → отжиг → травление → омеднение (смазка) → многопроходное волочение (холодная прокатка) → заготовка → термическая обработка → правка → гидравлическое испытание давлением → маркировка → складирование. 3. Процессы продольной сварки (сварки прямым швом), включая ERW, EFW.

Коррозионная стойкость нержавеющих труб

Коррозионная стойкость - ключевая характеристика нержавеющих труб. К часто используемым типам относятся ферритные и мартенситные стали, которые в основном производятся с добавлением хрома и проходят термическую обработку или отжиг. Существуют также аустенитные нержавеющие трубы, обогащённые хромом и никелем, обеспечивающие более высокий уровень стойкости при одинаковых условиях эксплуатации по сравнению с мартенситными или ферритными материалами.

Распространённые типы нержавеющих труб

Поскольку нержавеющие трубы применяются в различных отраслях и для разных задач, важно знать их распространённые типы. Вот они:

• Нержавеющие трубы для высокого давления • Санитарно-гигиенические трубы • Трубы для машиностроения • Нержавеющие трубы для конструкций и строительства • Котельные нержавеющие трубы, теплообменники • Авиационные трубы • Нефтегазовая отрасль, процессы нефтепереработки, обсадные и насосно-компрессорные трубы • Для трубопроводов, транспортировки жидкостей

Нержавеющие трубы для высокого давления

Как правило, изготавливаются из чистой хромистой стали или комбинации никеля и хрома, включая бесшовные и сварные нержавеющие трубы. Например, трубы электродуговой сварки (ERW), применяемые при высоком давлении; нержавеющие трубы большого диаметра (сварные и бесшовные) для случаев коррозии в высокотемпературных применениях.

Санитарно-гигиенические нержавеющие трубы

Санитарно-гигиенические трубы обычно изготавливаются из нержавеющей стали, и соответствующим стандартом является ASTM A270. Если труба непосредственно контактирует с чувствительными продуктами, такими как пища, вода или напитки, мы называем её санитарной. В таких условиях санитарные трубы обладают высокой коррозионной стойкостью, не тускнеют и легко очищаются.

В зависимости от применения устанавливаются различные уровни допусков (по диаметру и толщине), как указано в ASTM A270.

Нержавеющие трубы для машиностроения

Когда трубы используются в цилиндрах, подшипниках или других полых формованных деталях, речь идёт о применении в машиностроении. Такие трубы легко обрабатываются, что позволяет получать широкий диапазон форм поперечного сечения - как круглых, так и необходимых для конкретного сечения. Машиностроительные трубы находят самое широкое применение.

Техническое резюме

Для систем, где коррозионная стойкость, гигиена и долговечность имеют первостепенное значение, нержавеющие трубы обеспечивают непревзойдённые характеристики. Выбирая материалы, такие как 304 / 304L или 316 / 316L, и следуя проверенным стандартам вроде ASTM A312, A213 и A270, промышленные применения могут добиться долговечности, снизить затраты на обслуживание и обеспечить целостность процессов.

GNEE предлагает полный портфель нержавеющих труб с полной сертификацией, прослеживаемостью и контролируемой металлургией. Независимо от того, требуются ли они для химических заводов, морских систем, пищевых производств или установок высокой чистоты, наша продукция разработана для соответствия строгим стандартам и надёжной работы. Сотрудничайте с GNEE - нержавеющими решениями, объединяющими материаловедение, производственное совершенство и реальную долговечность.

Бесплатный расчёт стоимости

Часто задаваемые вопросы

Вопрос 1: Какие марки и стандарты доступны для нержавеющих труб? Ответ: Типовые марки включают AISI 304/304L и 316/316L, с вариантами поставки по ASTM A312, ASTM A213, ASTM A269 и ASTM A270 (санитарные). Дуплексные нержавеющие трубы могут поставляться по ASTM A789 / ASTM A790, а для высококоррозионных сред доступны решения по ASME SB677.

Вопрос 2: Каков доступный диапазон размеров? Ответ: OD 5,8–508 мм при толщине стенки 0,3–50 мм, включая распространённые марки, такие как 304/304L и 316/316L.

Вопрос 3: Доступны ли как бесшовные, так и сварные нержавеющие трубы? Ответ: Да. Поставки охватывают бесшовные (горячекатаные или холоднотянутые) и прямошовные сварные трубы, включая ERW/EFW, выбор зависит от размера, применимого стандарта и условий эксплуатации.

Вопрос 4: Какие варианты подходят для морской воды, сред с высоким содержанием хлоридов или условий, чувствительных к КРН? Ответ: Для повышенной стойкости к коррозионному растрескиванию под напряжением (SCC) обычно указывается дуплексная сталь ASTM A790, а ASME SB677 позволяет применять высоколегированные решения, такие как 904L и сплав 926, для экстремально коррозионных сред.

Вопрос 5: Что помогает при входном контроле и прослеживаемости? Ответ: На странице указаны гидравлические (водяные) испытания / NDT в технологической цепочке, а также отмечено, что маркировка, полная сертификация и прослеживаемость поддерживают приёмку и аудиты.
