Хромомолибденовая труба (Cr-Mo)

Хромомолибденовая труба (Cr-Mo) - сокращённое название трубы из хромомолибденовой легированной стали, изготавливаемой путём введения в стальную матрицу контролируемых количеств хрома (Cr) и молибдена (Mo). Хром обеспечивает повышенную стойкость к окислению и коррозии, а молибден улучшает общую прочность, вязкость, сопротивление ползучести, прокаливаемость и стабильность при высоких температурах. Синергия этих легирующих элементов делает хромомолибденовую сталь одним из самых надёжных материалов для эксплуатации при высоких давлениях и температурах, где обычная углеродистая сталь выходит из строя.

Широко производимая по спецификациям ASTM A335 (бесшовные ферритные трубы из легированной стали для высокотемпературной эксплуатации) и ASTM A182 (кованые легированные фитинги и фланцы), хромомолибденовая труба незаменима на электростанциях, нефтеперерабатывающих заводах, нефтехимических производствах и в котельных установках. Способность выдерживать экстремальные термоциклы, агрессивные среды и механические нагрузки обеспечивает долговременную целостность в условиях, где безопасность и надёжность имеют первостепенное значение.

Ключевые особенности хромомолибденовой трубы:

1. Химический состав: как правило, изготавливается из легированной стали с содержанием примерно 0.5%–0.8% хрома и 0.1%–0.5% молибдена.
2. Как правило, изготавливается из легированной стали с содержанием примерно 0.5%–0.8% хрома и 0.1%–0.5% молибдена.
3. Прочность и долговечность: хромомолибденовые трубы известны высокой прочностью на растяжение и способностью выдерживать экстремальные условия, что делает их идеальными для применений под высоким давлением.
4. Хромомолибденовые трубы известны высокой прочностью на растяжение и способностью выдерживать экстремальные условия, что делает их идеальными для применений под высоким давлением.
5. Жаропрочность: эти трубы сохраняют прочность и структурную целостность при повышенных температурах, что делает их пригодными для электростанций, НПЗ и других промышленных объектов.
6. Эти трубы сохраняют прочность и структурную целостность при повышенных температурах, что делает их пригодными для электростанций, НПЗ и других промышленных объектов.
7. Коррозионная стойкость: добавление хрома обеспечивает повышенную стойкость к окислению и коррозии, продлевая срок службы труб в жёстких условиях.
8. Добавление хрома обеспечивает повышенную стойкость к окислению и коррозии, продлевая срок службы труб в жёстких условиях.
9. Свариваемость: хромомолибденовые трубы могут свариваться стандартными методами сварки, что обеспечивает гибкие возможности монтажа и ремонта.
10. Хромомолибденовые трубы могут свариваться стандартными методами сварки, что обеспечивает гибкие возможности монтажа и ремонта.

• Как правило, изготавливается из легированной стали с содержанием примерно 0.5%–0.8% хрома и 0.1%–0.5% молибдена.

• Хромомолибденовые трубы известны высокой прочностью на растяжение и способностью выдерживать экстремальные условия, что делает их идеальными для применений под высоким давлением.

• Эти трубы сохраняют прочность и структурную целостность при повышенных температурах, что делает их пригодными для электростанций, НПЗ и других промышленных объектов.

• Добавление хрома обеспечивает повышенную стойкость к окислению и коррозии, продлевая срок службы труб в жёстких условиях.

• Хромомолибденовые трубы могут свариваться стандартными методами сварки, что обеспечивает гибкие возможности монтажа и ремонта.

•

Области применения:

• Нефть и газ: используются в трубопроводах и оборудовании для транспортировки нефти и газа.
• Энергетика: широко применяются в котельных системах и теплообменниках.
• Химическая промышленность: применяются для транспортировки химикатов и других промышленных сред.

Основные стандарты хромомолибденовой трубы:

ASTM A335 - бесшовные, часто используемые марки: P11, P22, P5, P9, P91. ASTM A691 - сварные, соответствуют 1-1/4CR, 2-1/4CR, 5CR, 9CR, 91.

Стандартная спецификация ASTM A335

Стандарт ASTM A335, также известный как «Стандартная спецификация на бесшовные ферритные трубы из легированной стали для высокотемпературной эксплуатации», охватывает бесшовные трубы из легированной стали, предназначенные для использования в условиях высоких температур и высоких давлений. Эта спецификация включает требования как к номинальной, так и к минимальной толщине стенки, обеспечивая стабильность размеров и механическую надёжность для различных классов давления и проектных кодексов.

Трубы, изготовленные по ASTM A335, должны допускать гибку, фланцевание и другие операции формообразования без ущерба для структурной целостности. Кроме того, они должны демонстрировать отличные показатели при сварке плавлением, что делает их пригодными для ответственных процессов изготовления в котлах, теплообменниках, пароперегревателях и нефтехимических установках. Устанавливая строгие ограничения по химическому составу и требования к механическим свойствам, ASTM A335 гарантирует, что трубы обладают сопротивлением ползучести, стойкостью к окислению и термической стабильностью, необходимыми для непрерывной работы при повышенных температурах.

Наиболее распространённые марки, охватываемые ASTM A335, включают P1, P5, P9, P11, P22, P91 и P92, каждая из которых имеет особый набор легирующих элементов под конкретные условия эксплуатации. Например, P22 широко используется в трубопроводных системах энергетики благодаря балансу прочности и свариваемости, тогда как P91 обеспечивает превосходное сопротивление ползучести для котлов сверхсверхкритического давления.

Марки ASTM A335 P11, P22, P91, P92 являются преобладающими марками для энергетической отрасли, а труба P5 или P9 используется для процессов нефтепереработки.

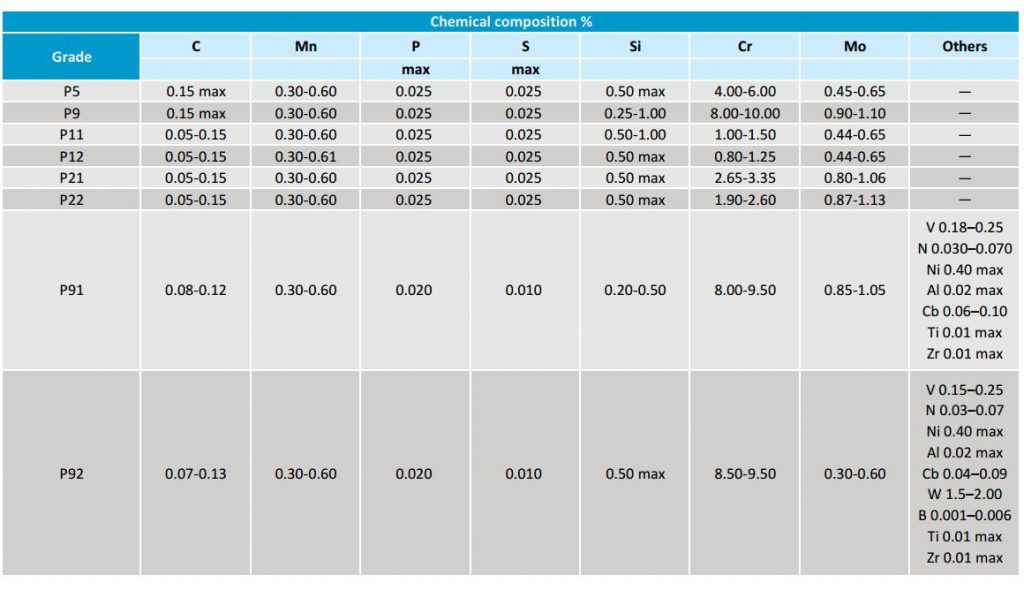

Химический состав

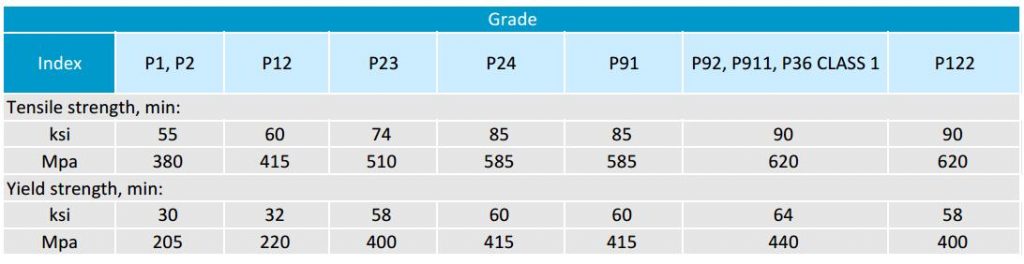

Механические свойства

Стандартная спецификация ASTM A691

Спецификация ASTM A691 охватывает трубы из углеродистой и легированной стали, изготовленные электродуговой сваркой плавлением с присадочным металлом из листового проката котельного качества нескольких химических составов и уровней прочности, пригодные для эксплуатации под высоким давлением при высоких температурах. Термообработка может требоваться или не требоваться для достижения желаемых механических свойств или соответствия применимым требованиям кодексов. Дополнительные требования предусмотрены на случай, когда необходимы дополнительные испытания или контроль.

Механические требования

Испытание на растяжение - характеристики при растяжении в поперечном направлении. Поперечные испытания направленным изгибом сварного соединения. Гидравлическое испытание давлением - трубы классов X2 и X3 должны испытываться в соответствии со спецификацией A530/A530M. Испытание на ударный изгиб по Шарпи (с V-образным надрезом) для труб с номинальной толщиной стенки 1/2 дюйма (13 мм) и более. Испытания на твёрдость. Металлографический анализ. Магнитопорошковый контроль основного металла и металла шва. Капиллярный контроль основного металла и металла шва. Ультразвуковой контроль (UT).

Допустимые отклонения по ASTM A691

Наружный диаметр: +/- 0.5%. Овальность - разница между наибольшим и наименьшим наружными диаметрами: 1%. Прямолинейность - при приложении 10-футовой (3 м) линейки так, чтобы оба её конца касались трубы: 1/8 дюйма (3 мм). Толщина - минимальная толщина стенки в любой точке трубы не должна быть менее установленной номинальной толщины более чем на 0.01 дюйма (0.3 мм). Длины с необработанными ( немеханообработанными) торцами должны находиться в пределах -0, +1/2 дюйма (0, +13 мм) от указанной. Длины с механически обработанными торцами - по согласованию между изготовителем и заказчиком.

Диапазон размеров:

ASTM A691 охватывает трубы с наружным диаметром (OD) от 16 дюймов и выше, толщиной стенки до 3 дюймов (75 мм).

Эквивалентные материалы для фитингов, фланцев, листового проката

Стандарт на фитинги: ASTM A234 WP22. Стандарт на фланцы: ASTM A182 F22. Стандарт на листовой прокат: ASTM A387 Grade 22 / ASME SA387 Grade 22. Стандарт на сварную трубу: ASTM A691 2-1/4 CR.

Материал трубы P22 обладает высокой вязкостью и высоким сопротивлением износу и истиранию, он может использоваться для изготовления фитингов, таких как отводы, тройники и переходы, по ASTM A234 WP22 - хромомолибденовым фитингам.

Наш диапазон поставки:

Стандарт и марки для бесшовных труб: ASTM A335 / ASME SA335 марки P11, P22, P5, P9, P91. Стандарт и марки для сварных труб: ASTM A691, соответствуют 1-1/4CR, 2-1/4CR, 5CR, 9CR, 91. Типы материалов: хромомолибденовая труба. Способы производства: бесшовная труба горячего качения или холодного волочения. Размеры: от 1/2" до 24". Толщина стенки: SCH 40, SCH STD, SCH 80, SCH XS, SCH 160. Длина: 6 метров, 12 метров или по индивидуальному заказу. Обработка поверхности: полировка, лакировка, 3PE, FBE. Торцы: PE (гладкие торцы), BE (торцы с фаской).
